Meetinstrumenten


Als beginnend radio amateur heb je meetindtrumenten nodig. Als men begint dan is het niet noodzakelijk om gelijk alles en het duurste te kopen.
de meeste meetinstrumenten zijn te koop in verschillende prijsklassen. Hier onder een beknopt overzicht wat je als amateur minimaal nodig hebt.

Universeelmeter:
Een universeelmeter (ook wel multimeter genoemd) is een elektrisch meetinstrument waarmee je verschillende elektrische grootheden kunt meten
in één apparaat. Het is een onmisbaar hulpmiddel voor elektriciens, technici en hobbyisten voor het opsporen van storingen of het testen van componenten. Een standaard universeelmeter combineert drie basisinstrumenten:

Voltmeter:
Voor het meten van de elektrische spanning (uitgedrukt in Volt, V). Dit kan zowel gelijkspanning (DC) als wisselspanning (AC) zijn.

Ampèremeter:
Ampèremeter: Voor het meten van de stroomsterkte (uitgedrukt in Ampère, A)

Ohmmeter:
Voor het meten van de elektrische weerstand (uitgedrukt in Ohm, Ω)

Uitgebreidere modellen bieden vaak extra mogelijkheden zoals:
- Continuïteitstest: Een verbindingstester die vaak een "piepsignaal" geeft als er een goede elektrische verbinding is.
- Diodetest: Voor het controleren van de werking en doorlaatspanning van diodes
- Capaciteitsmeting: Voor het meten van de capaciteit van condensatoren.
- Temperatuurmeting: Met behulp van een externe sensor.

Soorten universeelmeters
- Digitaal (DMM):De meest gebruikte variant. De meetwaarden verschijnen als cijfers op een LCD-scherm, wat ze zeer nauwkeurig en makkelijk
  afleesbaar maakt.
- Analoog:Gebruikt een wijzer op een schaalverdeling. Deze zijn minder nauwkeurig, maar nuttig voor het observeren van trends of
  fluctuerende waarden.

Een stroomtang en een amperetang
Een stroomtang en een amperetang zijn twee namen voor exact hetzelfde apparaat. Het is een meetinstrument waarmee je de elektrische stroomsterkte (ampère) meet door de 'bek' van de tang om een stroomdraad te klemmen. Belangrijkste kenmerken zijn:

- Contactloos meten: Je hoeft het circuit niet te onderbreken of de stroom uit te schakelen om te meten.
- Veiligheid: Doordat je geen fysiek contact maakt met de geleider, is het een veilige manier om hoge stromen te meten.
- Werking: De tang meet het magnetische veld rondom de draad en rekent dit om naar de stroomsterkte in ampère.
 - Extra functies: Veel moderne varianten kunnen ook spanning en weerstand meten, vergelijkbaar met een multimeter.

functiegenerator:
Een functiegenerator (ook wel signaalgenerator genoemd) is een elektronisch meetinstrument dat elektrische signalen (spanningsgolfvormen) opwekt. In tegenstelling tot de stroomtang uit je vorige vraag, die stroom meet, wordt een functiegenerator gebruikt om een circuit juist van
een specifiek signaal te voorzien. Het apparaat genereert verschillende periodieke golfvormen waarvan je de frequentie (hoe vaak per seconde),
de amplitude (de hoogte/sterkte) en de golfvorm kunt instellen. De meest voorkomende golfvormen zijn:

- Sinusgolf: Een vloeiende golf, standaard in wisselstroomtoepassingen.
- Blokgolf: Wisselt direct tussen hoog en laag, vaak gebruikt in digitale elektronica.
- Driehoek- of zaagtandgolf: Signalen die lineair stijgen en dalen.

Waarvoor wordt het gebruikt?
- Testen van circuits: Je kunt een bekend signaal in een versterker of filter sturen om te zien of de uitgang correct reageert.
- Ontwikkeling: Tijdens het bouwen van een apparaat kun je een deel van de schakeling simuleren die je nog niet hebt gebouwd.
- Foutopsporing: Door het signaal door een circuit te volgen met een oscilloscoop, kun je zien waar het signaal vervormt of verdwijnt.

Belangrijke instellingen
- Frequentie: Het bereik loopt vaak van minder dan 1 Hz tot enkele MHz (bijvoorbeeld tot 10 MHz of 30 MHz voor hobbygebruik).
- Amplitude: De maximale uitgangsspanning, vaak regelbaar tot ongeveer 10 of 20 Volt peak-to-peak.
- DC Offset: De mogelijkheid om het hele signaal een stukje 'omhoog' of 'omlaag' te schuiven ten opzichte van de nul-lijn.

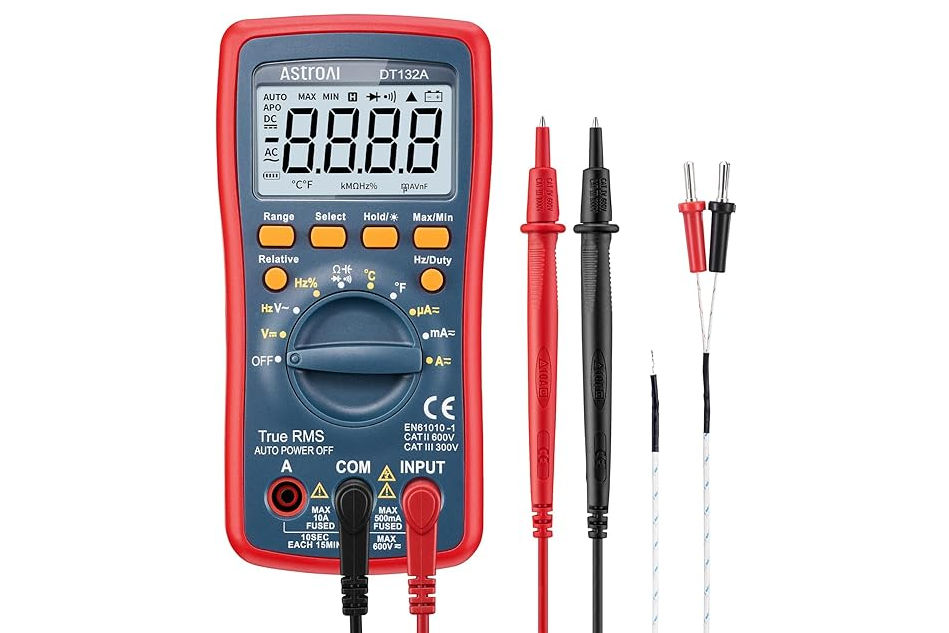

Universeelmeter

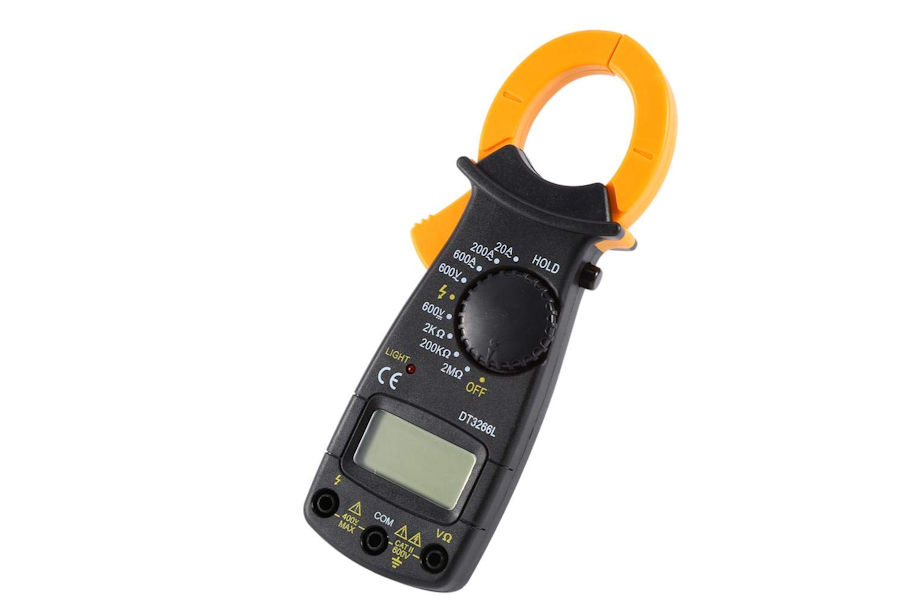

Stroomtang

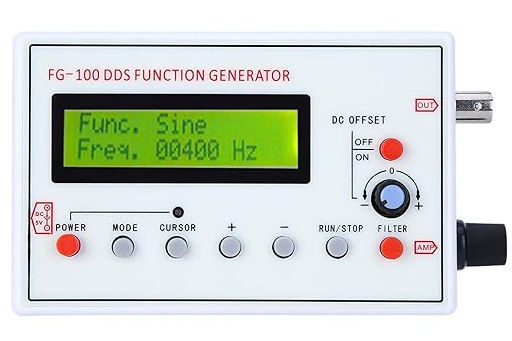

Functie generator

 SWR-meter (Standing Wave Ratio)
Een SWR-meter (Standing Wave Ratio) is een meetinstrument dat wordt gebruikt om de efficiëntie van een zendinstallatie, zoals van een amateurradio, te controleren. Het meet de verhouding tussen het vermogen dat door de zender naar de antenne wordt gestuurd en het
vermogen dat door een slechte afstemming wordt teruggekaatst.

Een goede SWR-waarde is cruciaal om twee redenen:
- Bescherming van apparatuur: Te veel gereflecteerd vermogen kan de eindtrappen van een zender oververhitten en onherstelbaar beschadigen.
- Maximaal bereik: Hoe lager de SWR, hoe meer vermogen de antenne daadwerkelijk verlaat, wat resulteert in een sterker signaal.

De meter geeft een ratio aan, meestal uitgedrukt als een getal ten opzichte van 1 (bijv. 1,5:1).
- 1.0 - 1.3 Ideaal Perfecte afstemming, geen actie nodig
- 1.4 - 1.9 Goed Acceptabel voor normaal gebruik.
- 2.0 - 2.9 Matig Er is vermogensverlies; controleer de antenne of kabels.
- 3.0 of hoger Gevaarlijk Stop direct met zenden om schade aan de radio te voorkomen.

Een 50 ohm dummy load
Een 50 ohm dummy load (ook wel kunstmatige belasting genoemd) is een apparaat dat de elektrische eigenschappen van een perfecte antenne simuleert zonder radiosignalen uit te zenden. Het is een essentieel hulpmiddel voor het veilig testen en afregelen van zenders. Belangrijkste functies

- Bescherming: Het beschermt de eindtrap van je zender tegen schade door een te hoge SWR tijdens het testen.
 - Stil testen: Omdat een dummy load de energie omzet in warmte in plaats van deze uit te stralen, veroorzaak je geen storing
- Nauwkeurige meting: Het biedt een stabiele 1:1 SWR-situatie, wat cruciaal is voor het nauwkeurig meten van het werkelijke uitgangsvermogen
  van een zender.

Toepassingen bij SWR-meting
- SWR-meter controle: Als je een dummy load direct op je SWR-meter aansluit, moet de meter een SWR van (bijna) 1.0:1 aangeven.
  Wijkt dit af, dan is de meter of de patchkabel defect.
- Coaxkabel testen: Door de dummy load aan het uiteinde van je coaxkabel te plaatsen (in plaats van de antenne), kun je meten of de kabel
  zelf verliezen of reflecties veroorzaakt.
- Uitsluiten van variabelen: Als je zender met een dummy load goed presteert maar met een antenne niet, weet je zeker dat het probleem in
  de antenne of de locatie ervan zit.

Spectrumanalyzer
Een spectrum analyzer is een meetinstrument dat de sterkte van een signaal (amplitude) weergeeft over een reeks frequenties. In tegenstelling
tot een oscilloscoop, die signalen in de tijd toont, werkt een spectrum analyzer in het frequentiedomein. Het instrument wordt primair gebruikt
om het vermogen van bekende en onbekende signalen te meten.

- Elektronica & RF: Meten van harmonische vervorming, ruis, bandbreedte en stoorsignalen in draadloze zenders en circuits.
- Netwerken: Analyse van Wi-Fi signalen en het opsporen van interferentiebronnen.

Belangrijkste Soorten
- Swept-Tuned: Werkt als een radio-ontvanger die door een frequentiebereik "veegt". Ideaal voor stabiele, constante signalen.
- Real-Time (RTSA): Analyseert signalen continu zonder "blind time", wat essentieel is voor het vangen van korte, intermitterende signalen
  zoals Wi-Fi bursts.
- FFT-gebaseerd: Gebruikt digitale berekeningen (Fast Fourier Transform) om tijdsignalen om te zetten naar frequenties, vaak te vinden in
  software en handheld apparaten

4: SWR / Power meter

5: Dummy-Load 50 Ohm

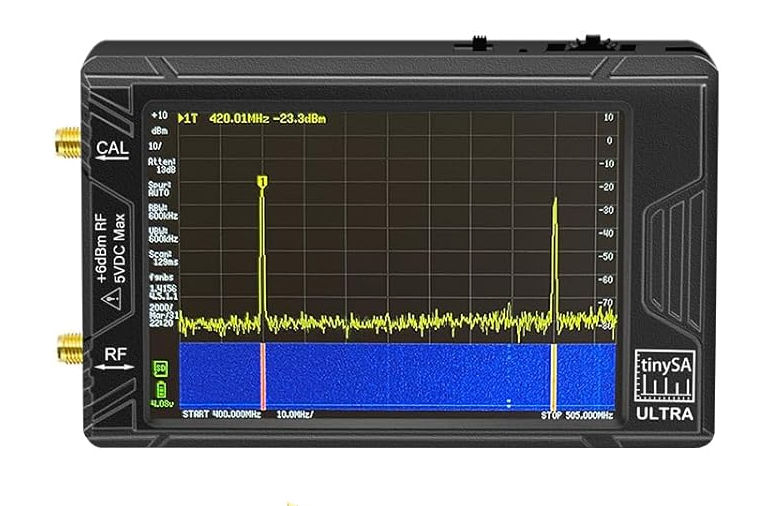

6: Spectrum analizer
-

 frequentieteller
Een frequentieteller (ook wel frequentiemeter of counter genoemd) is een elektronisch meetinstrument dat wordt gebruikt om de frequentie van
een periodiek signaal te bepalen. Het meet meestal het aantal oscillaties of pulsen per seconde, uitgedrukt in Hertz (Hz). De basiswerking van een frequentieteller berust op het tellen van het aantal cycli van een inkomend signaal gedurende een zeer nauwkeurig vastgestelde tijdsinterval,
de zogenaamde gate-time (vaak 1 seconde).

- Signaalverwerking: Het inkomende signaal wordt eerst versterkt en omgezet in digitale pulsen die de teller kan verwerken.
- Tijdsbasis: Voor de nauwkeurigheid bevat het apparaat een interne klok (oscillator). Hoogwaardige modellen gebruiken een
   temperatuurgestabiliseerde kristaloscillator (zoals een TCXO of OCXO) om afwijkingen door warmte te voorkomen.

Frequentietellers zijn onmisbaar in verschillende technische velden:
- Radiotechniek: Voor het afstemmen van zenders en oscillatoren op de juiste frequentie door radioamateurs en technici.
- Elektronica-ontwerp: Voor het controleren van klokmodules en digitale circuits zoals PLL’s (Phase-Locked Loops).
- Onderhoud & Reparatie: Opsporen van storingen in audio- of hi-fi-apparatuur en industriële systemen.
- Industrie: Meten van toerentallen of het tellen van onderdelen in productieprocessen.

Kabeltesters:
Een kabeltester is een elektronisch hulpmiddel dat wordt gebruikt om te controleren of de elektrische verbindingen in een kabel correct zijn.
Het is een essentieel instrument bij het aanleggen of repareren van netwerken en andere bedrade verbindingen. De meeste kabeltesters bestaan
uit twee delen: een hoofdunit en een remote-unit.

Belangrijkste functies
- Continuïteit: Controleren of een ader niet gebroken is.
- Juiste volgorde: Vaststellen of de aders niet zijn gekruist of in de verkeerde pin zijn geplaatst
- Kortsluiting: Detecteren of aders per ongeluk met elkaar in contact komen.
- Afstandsbepaling (geavanceerd): Sommige modellen gebruiken TDR (Time Domain Reflectometry) om exact aan te geven op hoeveel meter
  een breuk zit.

Veelvoorkomende types
- UTP/Netwerktesters: Specifiek voor RJ45-kabels (internet) en vaak ook RJ11 (telefoon).
- Audiotesters: Voor kabels zoals XLR (microfoon), Jack of Tulp.
- USB/HDMI-testers: Voor het controleren van moderne datakabels.
- Kabelzoekers (met toongenerator): Helpen om een specifieke kabel terug te vinden in een volle kabelgoot of achter een muur door middel
  van een geluidssignaal

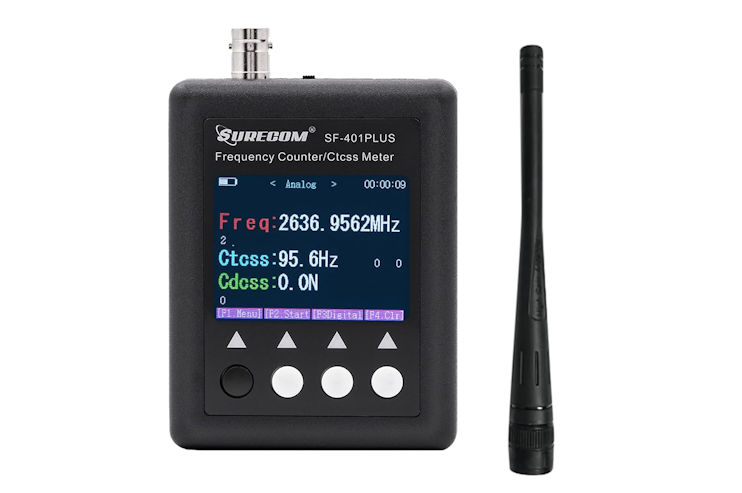

7: Frequentieteller

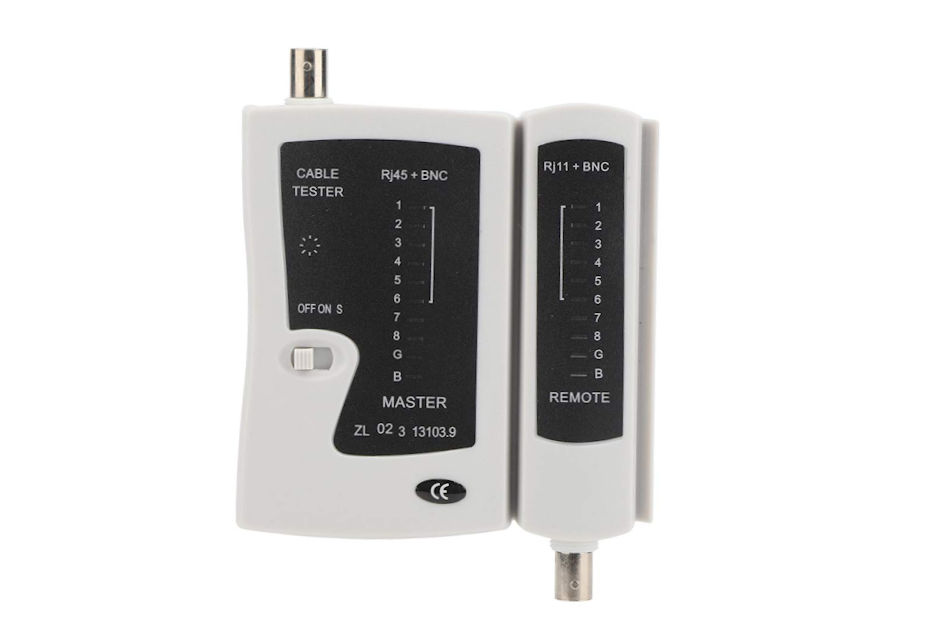

8: Kabeltster

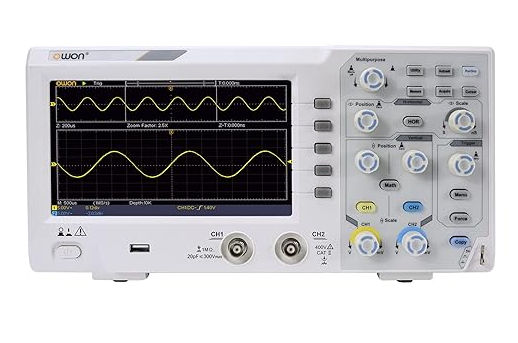

9: Oscilloscoop
Ocilloscoop
Een oscilloscoop is een meetinstrument dat elektrische signalen zichtbaar maakt in een grafiek. Waar een multimeter je alleen een getal geeft
(zoals "230 volt"), laat een oscilloscoop zien hoe die spanning verandert over de tijd. De grafiek op het scherm heeft twee assen:
- Verticale as (Y): De spanning (Voltage). Hoe hoger de lijn, hoe hoger de spanning
- Horizontale as (X): De tijd. Hierdoor kun je de vorm van het signaal zien, zoals een sinusgolf, blokgolf of korte pulsen.
Het is het belangrijkste gereedschap voor iedereen die met elektronica werkt, omdat je direct ziet wat er gebeurt:
- Signaalvorm: Is het signaal mooi zuiver of zit er "ruis" en vervorming op?
- Timing: Gebeuren signalen op exact het juiste moment ten opzichte van elkaar?
- Fouten opsporen: Je kunt korte spanningspieken of wegvallende signalen zien die te snel gaan voor een gewone meter.
- Frequentie & Amplitude: Je kunt direct de hoogte van de spanning en de snelheid (frequentie) aflezenxxxx

Belangrijke termen
- Bandbreedte: De maximale frequentie die de scoop nauwkeurig kan meten (bijv. 100 MHz)
- Channels (Kanalen): Het aantal signalen dat je tegelijkertijd kunt bekijken (meestal 2 of 4).
- Trigger: Een instelling die zorgt dat het beeld stilstaat op het scherm, zodat je een herhalend signaal rustig kunt bestuderen.

Soorten
- Digitaal (DSO): De standaard van nu. Ze kunnen signalen opslaan, analyseren en automatisch metingen verrichten
- Analoog: De klassieke apparaten met een beeldbuis. Ze worden minder gebruikt, maar zijn nog geliefd om hun real-time weergave zonder
  digitale vertraging.
