Surecom SW-102 Digitaal UHF-VHF 125-525 MHz Power & SWR Meter

Specificaties
  Frequentie bereik:  100 - 520 MHz
  SWR bereik:  1.00 - 19.99
  Max. power:  120 Watt
 Ingangs vermogen frequentieteller:  1 Watt
 Power in  5V micro USB
 Batterij:  3.7V 600 mAh Li-ion batterij
 Impedantie:  50 Ohm
 Interne demping:  0.3 dB
 Aansluiting:  N-connector female
 Frequency counter:   0.1KHz (+_5%
 Afmeting:  70 x 75 x 35 mm


Handleiding SW-102

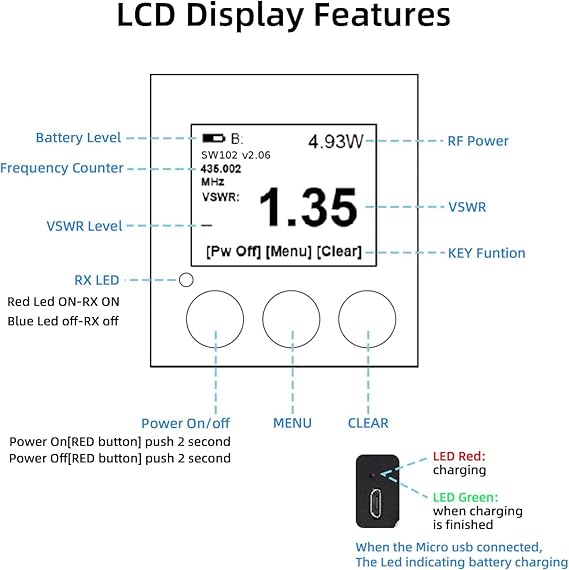

Het opladen van de meter
= Sluit een externe USB DC+5V-voeding (bijv. een USB-oplader) aan op
   de micro-USB-ingang.
 - Als het display 'E' weergeeft, betekent dit dat het apparaat via USB
   wordt gevoed
- Als het display 'B' weergeeft, betekent dit dat het apparaat wordt
   gevoed door de interne batterij.

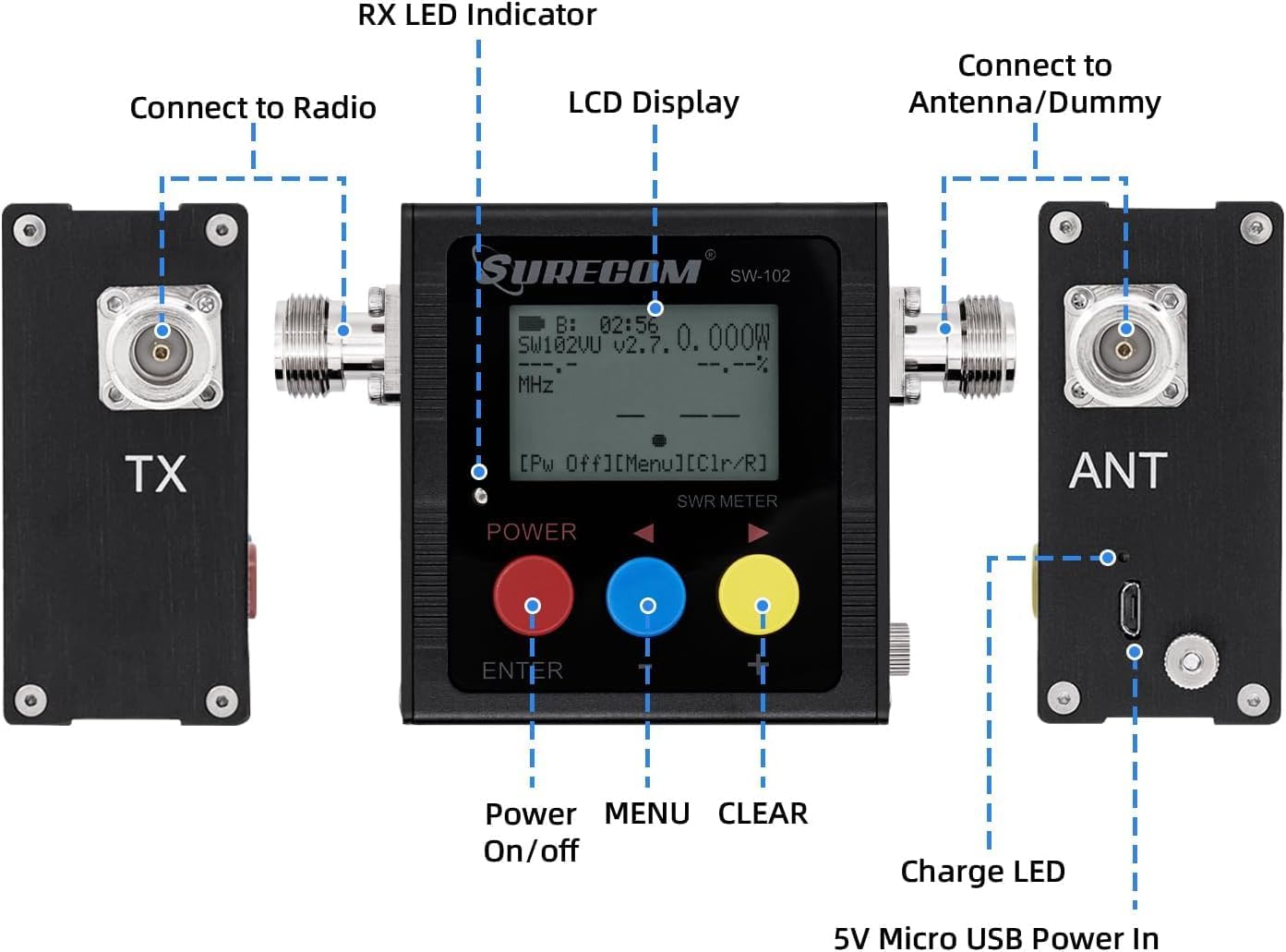

Aan/uit zetten:
- druk 2 seconden op [Rode knop] om de stroom in en uit te schakelen.
- Sluit de transceiveruitgang aan op “TX” en de antenne of dummybelasting
  op “ANT”.
- Het is noodzakelijk om een dummybelasting te gebruiken om een
nauwkeurig resultaat te krijgen bij het testen van vermogen)

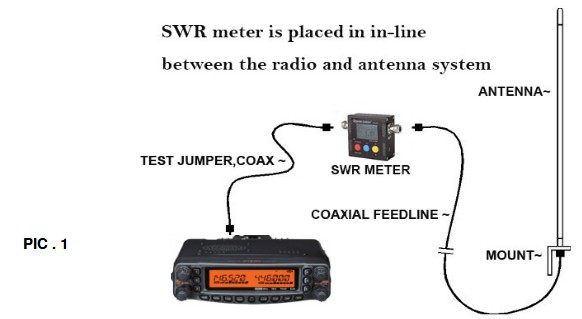

Het meten van de SWR
- Sluit de RF-uitgang van de radioantenne aan op de "TX"-aansluiting van de meter.
- Sluit de antenne aan op de "ANT"-aansluiting van de meter.

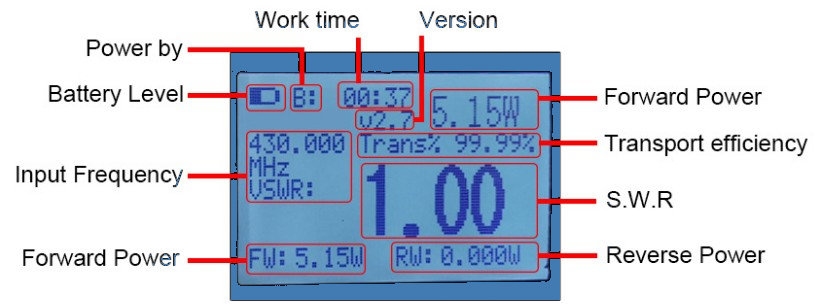

- Druk op de PTT-knop van de radio. Het display van de meter toont de SWR-meetwaarde.
De juiste SWR verhouding
- SWR 1.0 - 1.5: Het ideale bereik!
- SWR 1.5 - 1.9: Er is ruimte voor verbetering, maar SWR in dit bereik moet nog steeds voldoende bieden prestaties.
- SWR 2.0 - 2.9: Hoewel het niet goed is, zal dit uw radio waarschijnlijk niet beschadigen met casual gebruik
- SWR 3.0+: De prestaties zullen ernstig worden beïnvloed en u zult waarschijnlijk uw radio beschadigen metuitgebreid transmissiegebruik.



Meten van het uitgangs vermogen van een tranceiver
- Het zendvermogen moet 3 watt of meer zijn.
- Sluit de RF-uitgang van de radioantenne aan op de "TX"-aansluiting van de meter.
- Sluit een dummyweerstand van 50 ohm aan op de "ANT"-aansluiting van de meter.
- Druk op de PTT-knop van de radio. De meter geeft de gemeten vermogensgegevens weer.

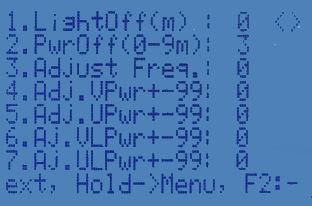

Druk op [Blauwe knop] voor MENU
1   LCD DIM (Achtergrondverlichtingstijd)      0 - 9  1   "0" betekent UIT, 1 minuut tot 9 minuten
2   Automatische uitschakeltijd   0 - 9  3   "0" betekent UIT, 1 minuut tot 9 minuten
3   Instelbare frequentieteller   -99 tot +99  0   1=0,1 kHz, -1=-0,1 kHz
4   VHF-vermogensoffset   -99 tot +99  0   "1" staat voor tot 1%, "-1" is gedaald tot 1%.
5   UHF-vermogensoffset   -99 tot +99  0   "1" staat voor tot 1%, "-1" is gedaald tot 1%.
6   VHF-laag vermogensoffset   -99 tot +99  0   "1" staat voor tot 1%, "-1" is gedaald tot 1%.
7   UHF-laagvermogencompensatie aanpassen   -99 tot +99  0   "1" staat voor tot 1%, "-1" is gedaald tot 1%.
8   Gegevens vasthouden   0 tot 30  5   0 = Gegevens vasthouden, 1-30 Gegevens automatisch resetten


SET & OPSLAAN:
-Druk op MENU [Blauwe knop]
-Druk op F1 [Rode knop) (Selecteer 1-8 Functie)
-Druk 2 seconden op de knop [Rood]
-Druk op de [Rode knop ] 2 seconden en rest ,toon de pagina opslaan en afsluiten
-Blauwe knop] voor opslaan
-[Gele knop] niet opslaan en exit

Probleemoplossing
1. De meter start niet
-Laad de batterij op met de USB-kabel +5V of gebruik de meegeleverde voeding.
-Houd de rode knop ingedrukt.
-Vervang de batterij als deze leeg is.

2. Watt/SWR-waarde wordt niet weergegeven?
-Er is een probleem met de radio aan het einde van de zendcyclus
-De RF-uitgang van de radio is niet stabiel.

3. De wattwaarde is niet nauwkeurig?
-Niet geschikt voor DMR-systemen.
-Gebruik de antenne niet om de wattwaarde te meten.
-Gebruik een dummy load met de juiste weerstand (50 ohm) om te meten.
-Er treedt een fout op bij het uitlezen van de frequentie van de radio.
-De zendingang is te zwak; het ingangsvermogen moet hoger zijn dan 0,5 watt.

4. De SWR-waarde is niet nauwkeurig?
-Niet geschikt voor DMR-systemen
-De test wordt niet beïnvloed als er objecten in de buurt zijn.
-De test wordt niet beïnvloed als het apparaat horizontaal is geplaatst.



5. Wordt de frequentieteller niet weergegeven of is de afgelezen frequentie onnauwkeurig?
-Bijv. Radio geeft 145.000 aan, afgelezen 145.003
-Bijv. Ingangsvermogen lager dan 0,5 Watt, hoger dan 0,5 Watt is het beste
-Gebruik menumodus 3 om de frequentie-offset nauwkeurig af te stellen.

6. Probleem met het display? Bijv. Zwart, onleesbaar of geen weergave
-Herstart het apparaat. Verwijder de batterij uit de meter.

7. De de microchip te resetten
-In de uit-stand: houd de rode knop ingedrukt. Op het display verschijnt "restore to default" (herstel naar standaardinstellingen).
