RF Dummy-load 25 Watt


Een dummy load is een apparaat dat wordt gebruikt om een ​​elektrische belasting te simuleren, meestal voor testdoeleinden. Het wordt in de plaats
van de antenne gezet tijdens het afstellen van de zender, zodat er geen radiogolven worden uitgezonden en de zender geen interferentie veroorzaakt met andere radiozenders tijdens het afstellen. Omdat geen enkele dummy-belasting ideaal is, treedt er echter wel enige straling op.
Als een zender wordt getest zonder een belasting aangesloten op de uitgangsaansluitingen, zoals een antenne of een dummy-belasting, zal het vermogen terug in de zender worden gereflecteerd, waardoor deze vaak oververhit raakt en beschadigd wordt. Bovendien zal een zender die
zonder belasting wordt afgesteld, anders werken dan met een belasting, en kunnen de afstellingen onjuist zijn.

De dummy-belasting moet normaal gesproken een zuivere weerstand zijn; de weerstandswaarde moet gelijk zijn aan de impedantie van de
antenne of transmissielijn die met de zender wordt gebruikt (meestal 50 Ω of 75 Ω). De radio-energie die door de dummy load wordt geabsorbeerd, wordt omgezet in warmte. Een dummy load moet worden gekozen of ontworpen om de hoeveelheid vermogen te kunnen verdragen die door de zender kan worden geleverd. Meestal bestaat deze uit een weerstand die is verbonden met een soort koelplaat om het vermogen van de zender af te voeren. De ideale dummy load levert een staande golfverhouding (SWR) van 1:1 bij de gegeven impedantie.

Dummy-load 25 Watt


Specificaties
 Frequentiebereik   DC 3 GHz

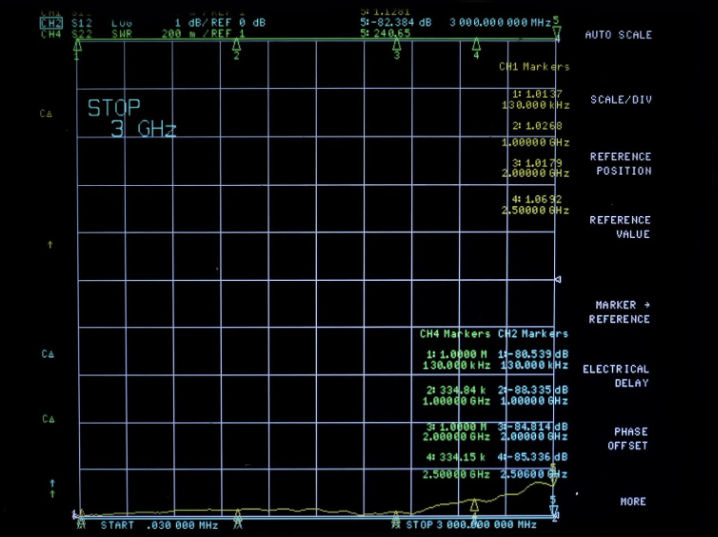

 VSWR   < 1.2
 Inpedatie   50 Ohm
 Max. vermogen   25 Watt
 Temperatuurbereik   -55 ° C tot+125
 Connector   N type mannelijk

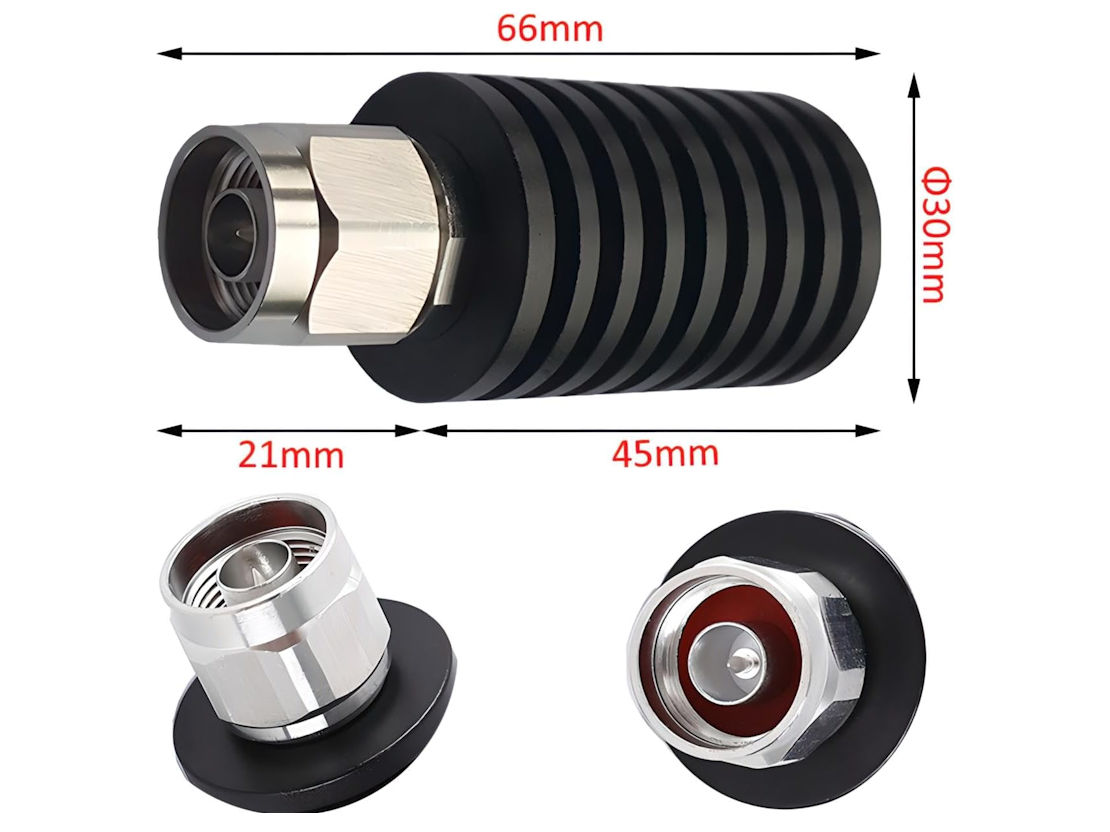

 Afmeting   30 x 66 mm
