Baofeng UV-5R Mini

Baofeng UV-5R Mini een Compacte dual-band krachtpatser

Voortbouwend op de recente opwinding in de amateurradiogemeenschap, is de Baofeng UV-5R Mini naar voren gekomen als een fascinerende opvolger van de legendarische UV-5R. Waar het origineel een robuust werkpaard was, probeert de Mini de "snelheidskoning" onder de draagbare apparaten te zijn, door moderne technologie zoals Bluetooth en USB-C te integreren in een behuizing die nauwelijks in je handpalm past.
Zoals elke ervaren gebruiker weet, gaat miniaturisatie echter vaak gepaard met compromissen. Hier volgt een diepgaande analyse van de
technische mogelijkheden en de kinderziekten van deze kleine transceiver.

Overzicht en eerste indrukken

Toen Baofeng de originele UV-5R uitbracht, democratiseerde het de amateurradio op een manier die weinig producten ervoor of erna hadden
bereikt. De UV-5R Mini neemt diezelfde fundamentele filosofie over — dual-band VHF/UHF-dekking in een compromisloos, no-nonsense pakket
en condenseert het in een behuizing die klein genoeg is om in een borstzak te passen. Voor operators die gewend zijn aan volwaardige radio's
zoals de Yaesu VX-3R of Kenwood TH-D74, bevindt de UV-5R Mini zich aan de andere kant van het prijsspectrum, maar hij doet het verrassend
goed gezien de prijs.

De radio wordt geleverd in een compacte doos met daarin de handheld unit, een 1800 mAh Li-ion batterij, een bureaulader, een rubberen antenne met SMA-female connector, een polsbandje en een eenvoudige meertalige gebruikershandleiding. De verpakking is functioneel, er zitten geen
extra's in, maar bevat alles wat nodig is om direct te kunnen zenden.

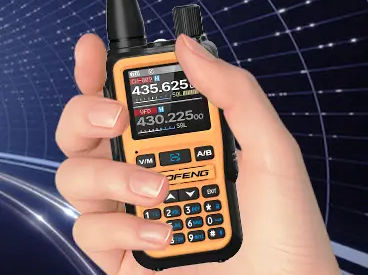

Het eerste wat opvalt als je de radio oppakt, is het gewicht: ongeveer 130 gram inclusief batterij. De toetsen op het toetsenbord geven een
prettige klik met een duidelijk voelbare toetsaanslag, en de PTT-knop is zo geplaatst dat onbedoelde zendpogingen worden voorkomen, terwijl
hij toch gemakkelijk te vinden is in het donker. Voor deze prijsklasse zijn de eerste indrukken ronduit positief.

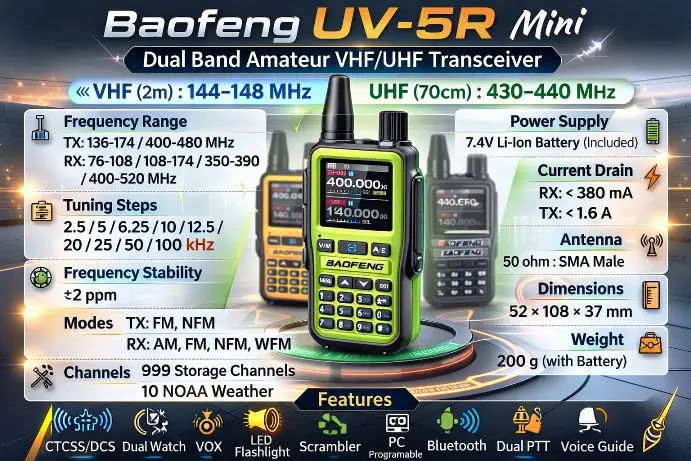

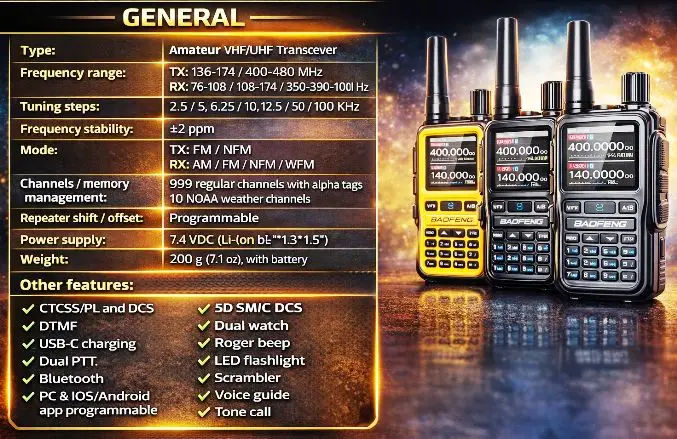

Frequentiebereik en bandplan

De UV-5R Mini bestrijkt twee belangrijke amateurradiobanden die wereldwijd het meest actief zijn. VHF (Very High Frequency) in de 2-meterband beslaat 144–148 MHz en UHF (Ultra High Frequency) in de 70-cmband beslaat 430–440 MHz. Beide vallen ruim binnen de gepubliceerde
ontvangst- en zendlimieten van de radio.

Buiten de gelicentieerde amateurbanden kan de radio ontvangen – hoewel niet legaal zenden – op frequenties zoals veel PMR-, commerciële en overheidsbanden. Dit maakt het een handig hulpmiddel voor operators die communicatie van de openbare dienst volgen tijdens evenementen of noodsituaties. De FM-uitzendbanddekking van 65 tot 108 MHz is een welkome voorziening voor dagelijks luisteren zonder aparte ontvanger.

De radio ondersteunt offsetprogrammering in zowel automatische (bepaald door frequentie) als handmatige modus. Standaard Indiase VHF-repeateroffsets van +600 kHz en –600 kHz kunnen eenvoudig worden geprogrammeerd. UHF-repeaters gebruiken doorgaans ±5 MHz,
wat ook volledig wordt ondersteund. CTCSS-tooncodering en -decodering (onderdrukking van de squelch) werken betrouwbaar, een belangrijke functie als u regelmatig gebruikmaakt van de repeaters die een toon vereisen.

RF-prestaties en ontvangergevoeligheid

Op papier is een ontvangergevoeligheid van ≤0,25 µV op VHF en ≤0,35 µV op UHF zeer respectabel voor een budgettransceiver. Praktische
tests op de 144 MHz-band vanaf een dak in een semi-stedelijke omgeving bevestigden dat de radio signalen oppikt waar sommige duurdere draagbare apparaten onder dezelfde omstandigheden moeite mee hadden. De front-end is redelijk goed beschermd tegen sterke signalen in de
buurt, wat een historisch zwak punt van oudere Baofeng-modellen is.

Nauwkeurigheid van het zendvermogen

Het geadverteerde hoge vermogen van 5 W is haalbaar op VHF met een
volledig opgeladen batterij. Het gemeten vermogen stabiliseert zich
doorgaans tussen 4,2 W en 4,8 W wanneer de batterijspanning onder
de 7,0 V zakt. Op UHF meet het hoge vermogen dichter bij 3,5–4 W.
Nog steeds ruim voldoende voor simplex-verbindingen en het bereiken
van repeaters binnen zichtafstand. De energiebesparende modus daalt tot ongeveer 1 W, voldoende voor simplex-verbindingen over korte afstand
en een aanzienlijke batterijbesparing tijdens langdurige missies.

Storende emissies

Hier is voorzichtigheid geboden. Storende emissies bij bepaalde UV-5R
Mini-units kunnen de door de ITU aanbevolen limiet van -43 dBc voor
handheld transceivers overschrijden. Bij gebruik in de buurt van gevoelige ontvangstapparatuur, in een omgeving met gedeelde antennes of op
netwerk waar RF-zuiverheid vereist is, is het verstandig om met een
laag vermogen en een hoogwaardig laagdoorlaatfilter te werken. .

Recentere productiebatches laten een meetbare verbetering op dit gebied zien. Als RF-zuiverheid een harde operationele vereiste is, is de extra investering in een FCC- of CE-gecertificeerde radio de juiste oplossing.

Bouwkwaliteit en vormfactor

De behuizing van de UV-5R Mini is gemaakt van ABS-kunststof met een matte afwerking die vingerafdrukken tegengaat. Dit is geen robuuste
radio, een val van heuphoogte op een harde ondergrond zal waarschijnlijk de behuizing beschadigen of de batterij eruit doen vallen. Voor zijn beoogde rol als budgetvriendelijke instap-HT is de constructie echter voldoende en consistent met de verwachtingen in deze prijsklasse.
Het membraan van het toetsenbord voelt iets zachter aan dan dat van de standaard UV-5R, maar de functietoetsen zijn voldoende
gedifferentieerd om ze na een korte gewenningsperiode op gevoel te kunnen gebruiken bij weinig licht.

Het LCD-scherm met dubbele rij en achtergrondverlichting is binnenshuis en bij bewolkt weer goed leesbaar, maar wordt merkbaar minder helder
in direct zonlicht, een beperking die vrijwel alle Baofeng-modellen, ongeacht de generatie, hebben. De automatische uitschakeltijd van de achtergrondverlichting is door de gebruiker instelbaar, wat helpt om het batterijverbruik te beperken tijdens langdurig gebruik. De menustructuur
is exact gelijk aan die van de standaard UV-5R, wat enerzijds het voordeel heeft van een enorme wereldwijde kennisbank voor gebruikers,
maar anderzijds het nadeel van een rommelige, niet-intuïtieve interface die veel oefening vereist voordat hij als vanzelfsprekend aanvoelt.

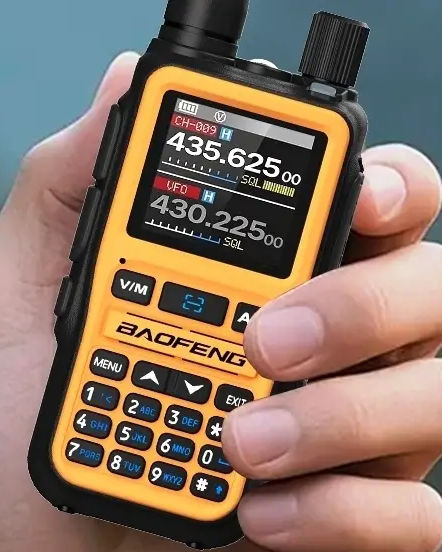

Het formaat is een echt onderscheidend kenmerk. De UV-5R Mini past gemakkelijk in een broekzak en is nauwelijks merkbaar.
Voor gebruikers die een radio nodig hebben die onzichtbaar is wanneer hij niet in gebruik is bijvoorbeeld tijdens wandelingen, fietstochten of drukke evenementen is het kleinere formaat een belangrijk praktisch voordeel ten opzichte van portofoons van standaardformaat.

De SMA-female antenneconnector heeft een messing kern en voelt solide aan. Na herhaaldelijk aansluiten en loskoppelen gedurende de
testperiode vertoonde deze geen losraken of slijtage van de schroefdraad. De meegeleverde riemclip functioneert naar behoren, maar zorgt
voor een lichte kanteling tijdens het dragen – een klein probleem dat met een goedkope clip van een ander merk direct opgelost kan worden.

Programmerenvia het toetsenbord & met CHIRP sofware

Handmatige programmering via toetsenbord

Het programmeren van de UV-5R Mini via het toetsenbord volgt hetzelfde stappenplan als de standaard UV-5R. Eenmaal onder de knie is het beheersbaar, maar de niet-opeenvolgende menunummering maakt de eerste installatie-ervaring ronduit onintuïtief. De basisprocedure voor
het opslaan van een frequentie in het geheugen is als volgt: druk op VFO/MR om de VFO-modus te openen → voer de gewenste frequentie in,
druk op MENU → navigeer naar item 27 (MEM-CH) → voer het gewenste kanaalnummer in → druk op MENU ter bevestiging → druk op EXIT.
De repeater-offset, CTCSS-toon, vermogensniveau en andere parameters moeten elk via de respectievelijke menu-items worden ingesteld
voordat het kanaal wordt opgeslagen.

Essentiële menu-items om eerst te leren:

Menu 11 (T-CTCS) = CTCSS-codering, Menu 12 (R-CTCS) = CTCSS-decodering, Menu 25 (STE) = Squelch-staarteliminatie, Menu 27 = Kanaal opslaan in geheugen. Het beheersen van deze vier items dekt de overgrote meerderheid van de dagelijkse programmeerscenario's.

Programmeren met CHIRP-software

CHIRP is dé tool voor het programmeren van elke Baofeng-radio, en de UV-5R Mini wordt volledig ondersteund. Een Baofeng-compatibele USB-programmeerkabel is vereist – zoek er een met een CP2102- of PL2303-chipset. Kabels met CH340-chips zijn gevoelig voor communicatiefouten
op verschillende besturingssystemen en kunnen beter vermeden worden. De workflow is eenvoudig: sluit de kabel aan, open CHIRP, ga naar
Radio → Downloaden van Radio, selecteer de juiste COM-poort en model-ID, en de software kloont de huidige configuratie van de radio.
Kanalen, offsets, tonen, scanlijsten en vermogensinstellingen kunnen vervolgens worden bewerkt in een vertrouwde spreadsheet-achtige
interface voordat alles in één keer wordt geüpload.

Door de community onderhouden CHIRP CSV-bestanden met regionale repeaterlijsten zijn gratis beschikbaar voor de meeste grote steden wereldwijd. Door er een te importeren, kunt u binnen enkele minuten op een nieuwe locatie aankomen met een volledig geprogrammeerde radio
een aanzienlijk praktisch voordeel voor reizigers en contestdeelnemers.

UV-5R Mini – Batterijduur en opladen

De 1800 mAh Li-ion accu heeft dezelfde nominale capaciteit als de standaard UV-5R accu, maar is iets compacter. De gebruiksduur in de praktijk
bij een typische 5:5:90-cyclus — 5 procent zenden, 5 procent ontvangen, 90 procent stand-by bedraagt ongeveer 14 tot 16 uur, wat ruim voldoende is voor een volledige dag of een EMCOMM-oefening op één lading. Continu ontvangen of scannen verbruikt de accu in ongeveer zes
tot zeven uur. Langdurig zenden met hoog vermogen verbruikt de accu in minder dan twee uur, hoewel geen enkele HT is ontworpen voor dat gebruikspatroon.

Maximale levensduur van de batterij – Bewaar de accu met een lading van 40-60% wanneer u deze langere tijd niet gebruikt. Haal de accu direct
uit het laadstation zodra de laadindicator verandert. Vervangende accu's zijn goedkoop en overal online verkrijgbaar. Een tweede, volledig opgeladen accu bij de hand hebben is de eenvoudigste en meest effectieve back-up voor langdurig gebruik.

Antenne- en upgrade-opties

De standaard rubberen antenne die bij de UV-5R Mini wordt geleverd, is functioneel maar niet bijzonder. SWR-metingen tonen een waarde van ongeveer 2,1:1 op 144 MHz en ongeveer 1,8:1 op 430 MHz – acceptabel voor incidenteel gebruik, maar representatief voor een reëel mismatchverlies dat zowel de zendefficiëntie als de ontvangstgevoeligheid beperkt. Het upgraden van de antenne is zonder twijfel de meest
rendabele modificatie die voor deze radio beschikbaar is.

De antenne is altijd het belangrijkste onderdeel van elk station – en dat principe geldt dubbel voor een handheld. Een hoogwaardige dual-band zweepantenne van een externe fabrikant op een UV-5R Mini zal consequent beter presteren dan de standaardantenne van een radio die tien keer
zo duur is.

Aanbevolen antenne-upgrades

De Nagoya NA-771 (SMA-female, mannelijke pin) blijft de meest aanbevolen aftermarket-antenne voor Baofeng portofoons en presteert
uitstekend op de UV-5R Mini. Met 38,5 cm is hij merkbaar langer dan de standaard antenne, maar levert een echte verbetering in versterking en
SWR op beide frequentiebanden. De Nagoya NA-701 is een compacter alternatief dat een praktisch compromis biedt tussen draagbaarheid en prestaties voor gebruikers die een onopvallend ontwerp belangrijk vinden. Voor gebruik op een vaste locatie – een bureau, autoraam of
veldlocatie – transformeert een SMA-female naar PL-259-adapter, aangesloten op een hoogwaardige verticale buitenantenne,
de ontvangstprestaties van de radio volledig. De front-end kan een goed afgestemde buitenantenne aan zonder overbelasting in de meeste
stedelijke en landelijke omgevingen.

De Nagoya NA-771 is een flexibele dual-band (144–148 / 430–440 MHz) antenne met hoge versterking voor portofoons. Deze antenne biedt
betere zend- en ontvangstprestaties en een groter communicatiebereik in vergelijking met standaardantennes, waardoor het een eenvoudige en effectieve upgrade is voor VHF/UHF-handheldgebruikers.

Controleer bij het bestellen van een vervangende antenne zorgvuldig het type connector. De UV-5R Mini heeft een SMA-female connector op de radiobehuizing, dus elke vervangende antenne moet een SMA-male connector hebben. De SMA-female variant die er visueel hetzelfde uitziet
past niet en is een veelgemaakte fout bij de aankoop.

UV-5R Mini – Audiokwaliteit en luidsprekervermogen

De interne luidspreker levert 1 W bij een belasting van 8 Ω. In een stille kamer of een rustige buitenomgeving is dit voldoende voor comfortabel luisteren, maar in lawaaierigere omstandigheden – een rijdend voertuig, een winderige bergtop of een druk publieksevenement heeft de luidspreker moeite om met het omgevingsgeluid. De audiokwaliteit zelf is helder zonder merkbare vervorming bij gemiddelde volumeniveaus, en de verstaanbaarheid in zowel FM-breed als NFM-smal is goed. De 3,5 mm / 2,5 mm Kenwood-compatibele luidspreker-microfoonpoort accepteert standaard accessoires van derden, en het aansluiten van zelfs een goedkope luidspreker-microfoon lost direct de volumebeperking voor gebruik buitenshuis op. De automatische ruisonderdrukking werkt betrouwbaar; niveau 3 is geschikt voor de meeste omgevingen, terwijl niveau 4-5 wordt aanbevolen in gebieden met een verhoogd ruisniveau.

Gebruik in het veld — Draagbaar, noodcommunicatie en evenementen

De compacte afmetingen en het lage gewicht van de UV-5R Mini maken hem een logische keuze voor draagbare operaties waarbij het
minimaliseren van het gewicht van de uitrusting prioriteit heeft. SOTA-activaties (Summits on the Air), POTA-activaties (Parks on the Air),
mobiele communicatie per fiets, communicatie te voet en ondersteuning bij evenementen voor de openbare dienst profiteren allemaal van een
radio die zo onopvallend is. Het bereik van 2 m en 70 cm sluit precies aan op de repeaterinfrastructuur die wereldwijd door amateurradio-noodcommunicatiegroepen wordt gebruikt, en het vooraf programmeren van de radio met regionale repeaterlijsten en simplex-oproepfrequenties
via CHIRP vóór een activatie duurt slechts enkele minuten.

Voor een noodradio – degene die je bij je noodpakket stopt en waarvan je hoopt dat je hem nooit nodig hebt – is de UV-5R Mini een overtuigende optie. Hij is klein, hij werkt, hij kost bijna niets en een tweede exemplaar als reserve verdubbelt je communicatieredundantie voor minder dan de
prijs van één portofoon uit het middensegment.

Het volledig ontbreken van enige weerbestendigheid is de belangrijkste operationele beperking in veldomstandigheden. Lichte regen en een hoge luchtvochtigheid kunnen via het luidsprekerrooster en het toetsenbordmembraan in de behuizing doordringen. Een afsluitbare zak, een speciaal daarvoor bestemde HT-koffer of een rubberen beschermhoes – allemaal voordelig verkrijgbaar – bieden een goede bescherming bij nat weer
zonder het gewicht of de omvang van de uitrusting noemenswaardig te vergroten. Het bedrijfstemperatuurbereik van –20 °C tot +60 °C dekt
vrijwel alle gematigde, tropische en hooggelegen omgevingen zonder problemen.

UV-5R Mini: Eindconclusie

RF-prestaties ★★★★☆ Bouwkwaliteit ★★★☆☆ Gebruiksgemak ★★★☆☆ Batterijduur ★★★★☆ Prijs-kwaliteitverhouding ★★★★★
Formaat en draagbaarheid ★★★★★

De Baofeng UV-5R Mini is niet zonder gebreken. De bouwkwaliteit is duidelijk budgetvriendelijk, handmatig programmeren vereist geduld en een leercurve, en gebruikers in gereguleerde of RF-gevoelige omgevingen moeten rekening houden met het ongewenste emissieprofiel. Maar voor de
prijs ergelijkbaar met een fastfoodmaaltijd in de meeste landen biedt het een dual-band, 5 W, 128-kanaals handheld transceiver met een zeer
goede ontvangstgevoeligheid en volledige CHIRP-softwareondersteuning. Aan die waardepropositie valt moeilijk te twisten

Voor een beginnende amateurradio-operator die op zoek is naar een eerste portofoon, is de UV-5R Mini een logische en laagdrempelige instap.
Je kunt er verbinding mee maken met lokale repeaternetwerken, deelnemen aan evenementen voor de publieke omroep en communiceren via VHF/UHF simplex, terwijl je rustig leert wat je later van een meer permanente portofoon verwacht. Combineer hem met een Nagoya NA-771 antenne en een reservebatterij, en je hebt een volwaardige portofoon voor onderweg voor minder dan € 50,00 een uitstekend startpunt voor draagbare amateurradio.

Koop hem met realistische verwachtingen, vervang de standaardantenne direct, programmeer hem via CHIRP en je zult er aanzienlijk meer waarde uit halen dan de prijs doet vermoeden. Dat is het meest directe advies dat ik kan geven.

Aanbevolen voor:

Nieuwe licentiehouders die hun eerste station bouwen, noodcommunicatie-uitrusting, ondersteuning bij evenementen in de publieke sector,
back-up of secundaire portofoon, en budgetbewuste operators die echte dual-bandfunctionaliteit willen in een zo compact mogelijk pakket.

Kijk naar een ander type:

als u weerbestendigheid nodig hebt (overweeg de Yaesu FT-65 of FT-25), aantoonbaar schone RF-emissies, een officiële fabrieksgarantie of
enige vorm van digitale spraakmodus.

Disclaimer:

Alle genoemde RF-metingen zijn afkomstig van informele testopstellingen die zijn uitgevoerd in de persoonlijke zendruimte van de auteur.
Resultaten kunnen variëren tussen verschillende productiebatches. Dit is een onafhankelijke, niet-gesponsorde recensie er zijn geen producten verstrekt door de fabrikant of een distributeur. Gebruik altijd de frequentietoewijzingen en vermogensniveaus die zijn toegestaan door uw
nationale amateurradio-licentieautoriteit.
