Een
RF-banddoorlaatfilter is
een circuit dat een
specifieke
radiofrequentie of een
frequentieband doorlaat,
terwijl alle andere
frequenties boven of
onder die frequentie
worden verzwakt. Een
banddoorlaatfilter is
ontworpen door de
eigenschappen van een
laagdoorlaatfilter en
een hoogdoorlaatfilter
te combineren. De
frequentie(s) die het
filter doorlaat, wordt
de doorlaatband genoemd.
Het banddoorlaatfilter
bestaat uit een
combinatie van een
weerstand, een spoel en
een condensator (RLC-circuit).
Het heeft zowel een
ingangspoort als een
uitgangspoort. |
|
|
Een ideaal
banddoorlaatfilter heeft
een vlakke doorlaatband
en laat alle frequenties
binnen de doorlaatband
door naar de uitgang,
zonder
versterking of
verzwakking. Het
verzwakt alle
frequenties boven de
afsnijfrequentie
waarvoor het is
ontworpen. De band van
frequenties die het
filter zonder
verzwakking doorlaat,
wordt de bandbreedte
genoemd. Deze is het
verschil tussen de
bovenste en de onderste
afsnijfrequentie. |
|
|
 |
|

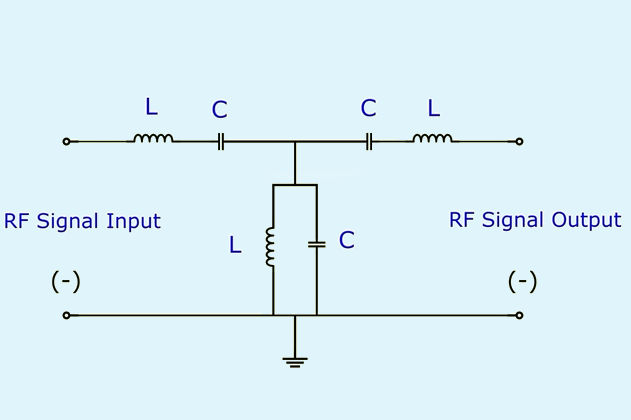

Schema van een
LC
bandpass-filter |
|
|
 |
|

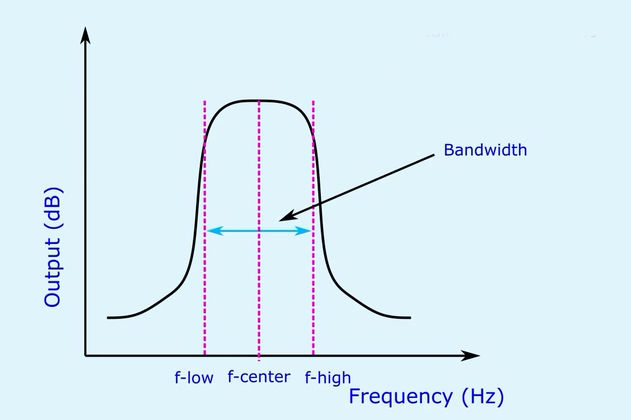

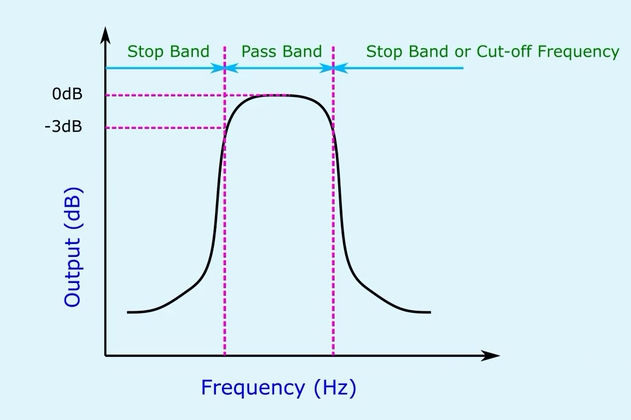

Doorlaat curve
van een bandpass
filter |
|
|
|
|
Een ideaal
banddoorlaatfilter heeft
een vlakke doorlaatband
en laat alle frequenties
binnen de doorlaatband
door naar de uitgang,
zonder versterking of
verzwakking. Het
verzwakt alle
frequenties boven de
afsnijfrequentie
waarvoor het is
ontworpen. De band van
frequenties die het
filter zonder
verzwakking doorlaat,
wordt de bandbreedte
genoemd. Deze is het
verschil tussen de
bovenste en de onderste
afsnijfrequentie. |
|
|
In de praktijk dempt een
banddoorlaatfilter niet
alle frequenties buiten
de gewenste doorlaatband
volledig. Aan de randen
van de doorlaatband is
er een klein gedeelte
waar de frequenties
weliswaar worden
gedempt, maar niet
volledig worden
geëlimineerd. Dit wordt
de afvalfrequentie van
het filter genoemd en de
kleine band van
frequenties zowel boven
als onder de
doorlaatband wordt de
afvalfrequentie genoemd.
Deze wordt
meestal uitgedrukt in
dB-demping per octaaf of
decade. |
 |
|

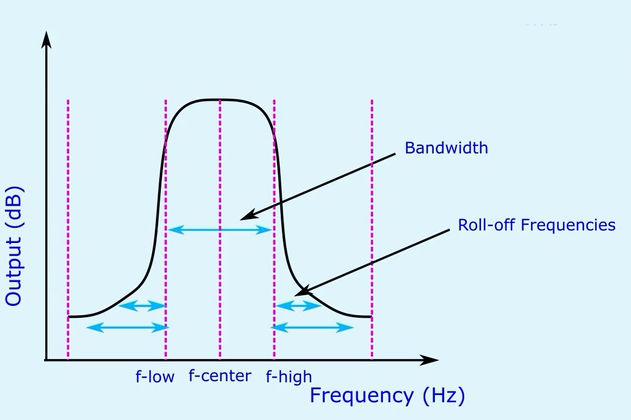

Bandbreedte van
een
banddoorlaatfilter |
|
|
 |
|
Banddoorlaatfilter
met
Bandbreedte-overloop |
|
|
|
|
- Center frequency:
De
middenfrequentie bepaalt het
middelpunt van het
frequentiebereik. |
|
- Bandwidth: De
bandbreedte is de breedte van
het doorgelaten
frequentiebereik. |
|
- Passband ripple:
De rimpeling in de doorlaatband
verwijst naar een variatie in de
amplitude van de doorlaatband. |
|
- Roll-off rate:
De afvalhelling geeft aan hoe
sterk frequenties buiten de
doorlaatband worden gedempt. |
|
- Q Factor: De
Q-factor bepaalt de kwaliteit
van het filter en beïnvloedt de
selectiviteit en bandbreedte. |
|
- Insertion loss:
Het invoegverlies
vertegenwoordigt het
signaalverlies binnen de
doorlaatband. |
|
|
|
Elke eigenschap beïnvloedt de
prestaties en effectiviteit van
een filter in verschillende
scenario's. Net zo belangrijk is
dat de materialen die gebruikt
worden om een bandpassfilter
te bouwen, unieke sterke punten
hebben, waardoor ze beter
geschikt zijn voor specifieke
projecten dan andere materialen. |
|
|
|
|
|
|
Er zijn twee soorten
banddoorlaatfilters,
namelijk: |
|
|
|
1.
Smalbanddoorlaatfilter. |
|
Hier is de helling van
de resonantiecurve
scherp en smal. De
doorlaatband is smal,
wat de Q-factor van het
circuit bepaalt. De
Q-factor is het
omgekeerde van de
fractionele bandbreedte
van het circuit. Een
smalbanddoorlaatfilter
heeft dus een hoge
Q-factor. Een
kristalladderfilter is
een voorbeeld van een
smalbanddoorlaatfilter. |
|
|
|
2.
Breedbanddoorlaatfilter. |
Hier is de doorlaatband
breed en laat het
signalen van een breed
frequentiebereik door.
Een
breedbanddoorlaatfilter
heeft een lage Q-factor.
Een LC-filter is een
voorbeeld van een
breedbanddoorlaatfilter.
IF-filters voor
televisies zijn breed en
hebben een brede
doorlaatband. |
 |
|

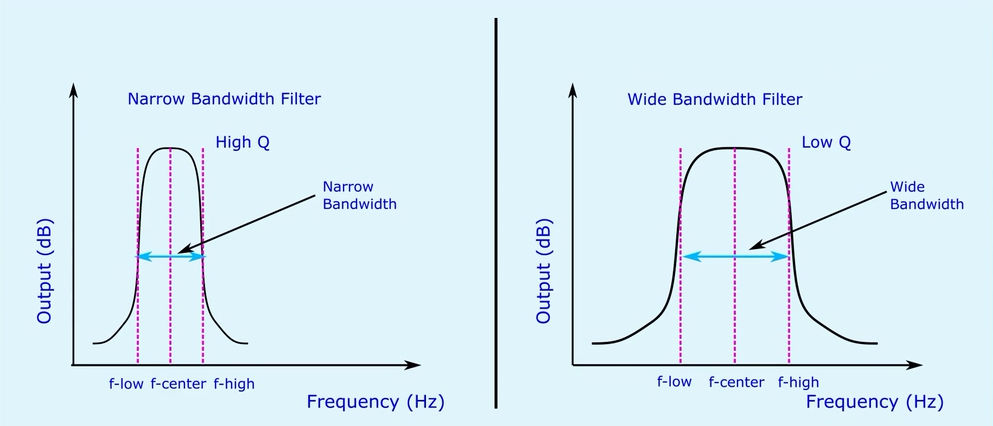

banddoorlaatfiltermet
een lage en hoge
Q-factor |
|
|
|
|
Een
LC-banddoorlaatfilter |
|
In een RF-ingangsfilter
wordt het
radiofrequentiesignaal
van de antenne naar de
ingangspoort geleid. Het
LC-circuit fungeert als
resonantiekring en
resoneert met de
frequentie waarop het is
afgestemd. Het
banddoorlaatfilter
verzwakt of filtert de
frequenties boven en
onder de gewenste
frequentie weg. De
geselecteerde
frequentie, samen met
het signaal dat deze
bevat, wordt onverzwakt
naar de uitgangspoort
geleid. |
|
|
|
Toepassingen van
RF-banddoorlaatfilters: |
|
|
|
Smalbandfilters worden
gebruikt in de
ingangscircuits van
radio-ontvangers. Ze
helpen bij het
selecteren van
specifieke radiosignalen
uit een
radiofrequentieband,
terwijl alle andere
signalen worden
onderdrukt. |
|
|
Een smalbandfilter helpt
bij het selecteren van
een station uit
aangrenzende stations.
Het verbetert de
Q-factor van het
afgestemde circuit en
daarmee de
signaal-ruisverhouding
(S/N) en de gevoeligheid
van de ontvanger.
Bijvoorbeeld: IF-filter,
ladderfilter, enz.
Radio-ontwerpen met
smalbandfilters helpen
interferentie te
minimaliseren en een
maximale toewijzing van
stations binnen een band
te verbeteren zonder
interferentie
van aangrenzende
stations. |
|
|
|
Een smalbandfilter wordt
gebruikt in de uitgang
van een radiozender. Het
helpt om de uitgezonden
radiosignalen te
beperken tot de
toegestane
frequentieband. |
|
|
|
Breedbandfilters worden
gebruikt in de video- of
beeldontvangst van
televisieontvangers.
Bijvoorbeeld:
videofilters. |
 |
|
LC bandpass
Filter |
|
|
 |
|
Helical Bandpass
filter |
|
|
 |
|
Cavity Duplexer |
|
|
|
|

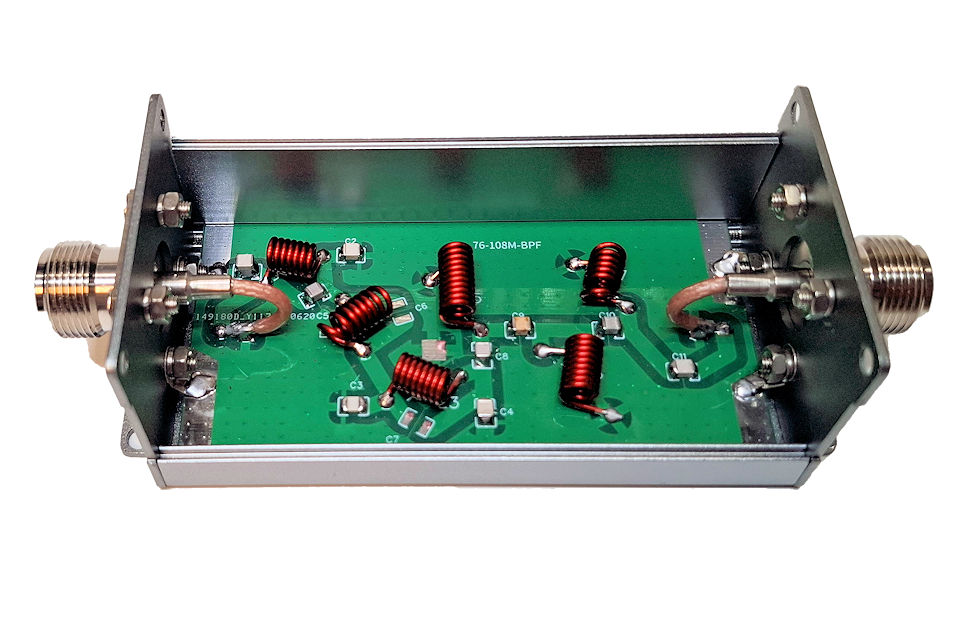

Een LC bandpass filter
is een vast afgestemd
filter met een
bandbreedte van 9MHz |
|

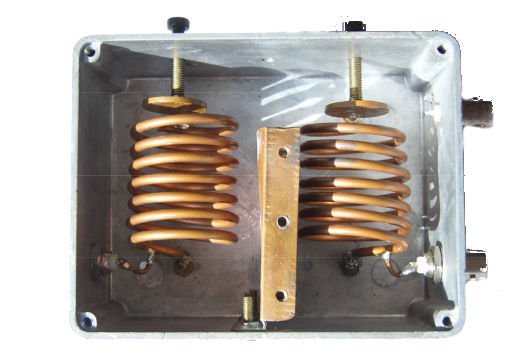

Een afstembare helical
filter heeft een
bandbreedte van 3 Mhz. |

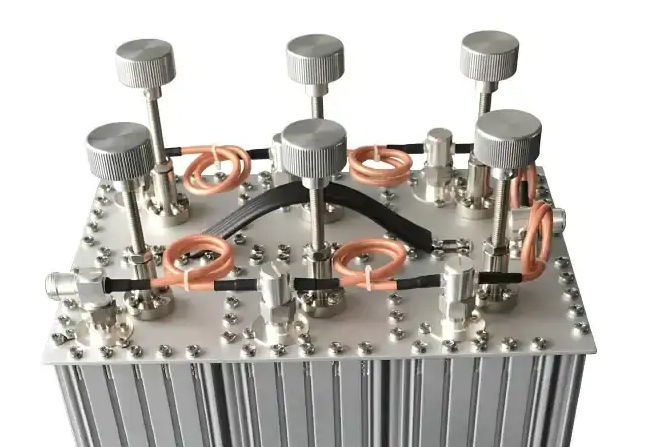

Een cavity duplexer
wordt gebruikt bij
repeater stations en
filtert op een ontvangst
frequentie en een
zendfrequentie met een
shift van 600 Khz,
Deze filters hebben een
bandbreedte van 7 KHz |
|
|
|
|

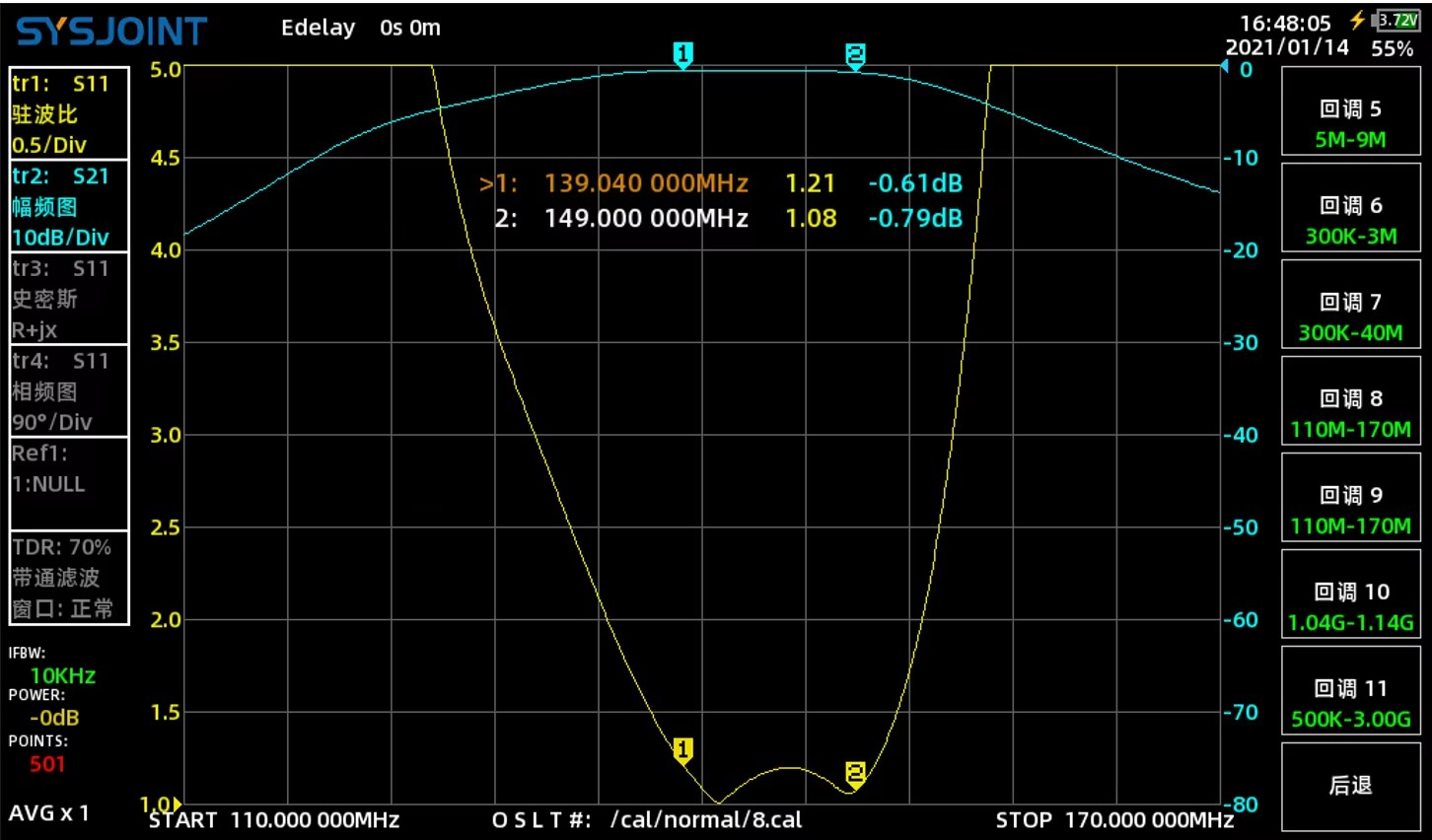

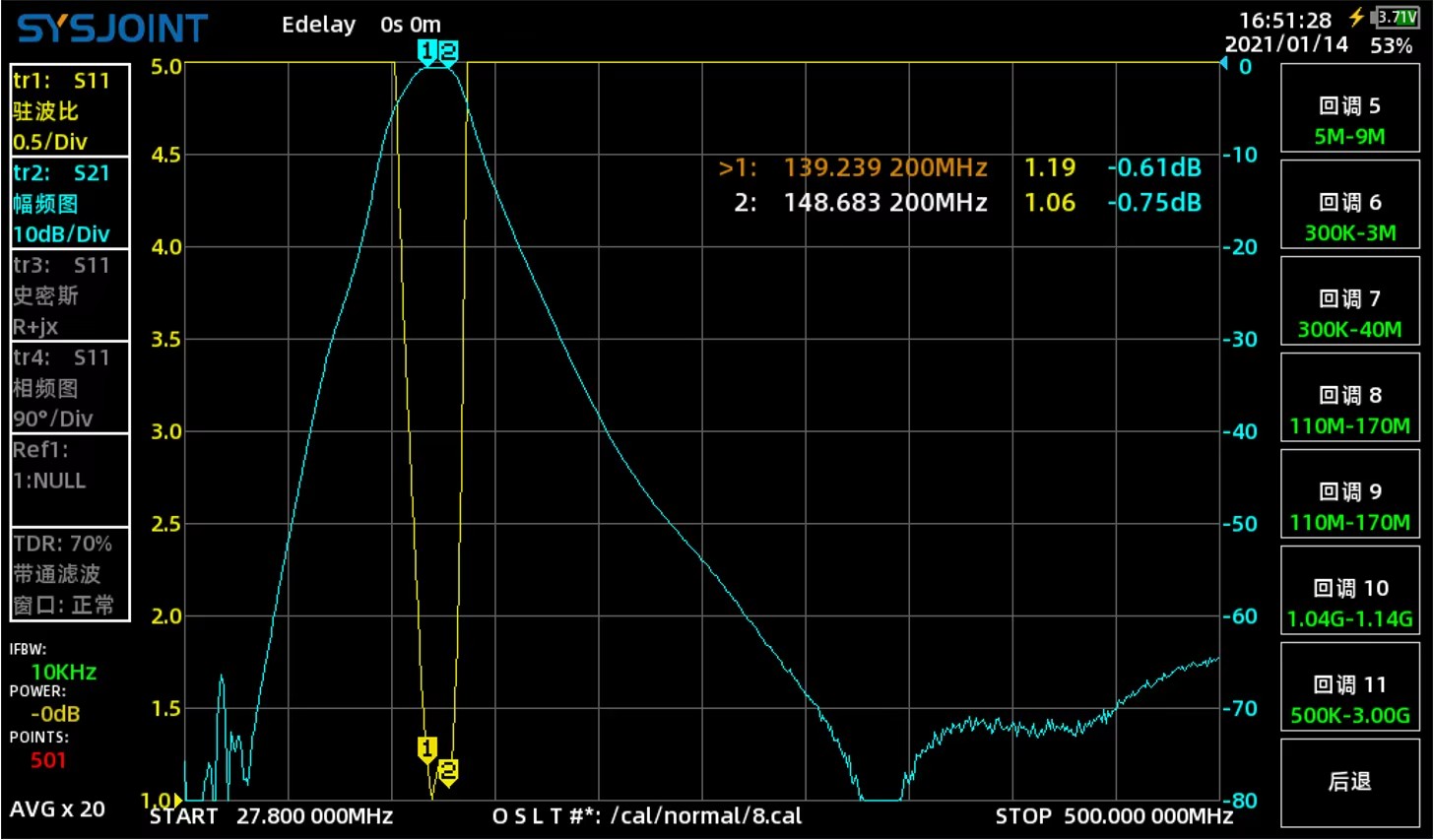

Band Pass Filter 139 - 149 MHz |
|
|
|
Specificaties Band Pass Filter |
| Werkfrequentie: |
139-149
MHz |
| Vermogen: |
100
W |
| Staande
golf: |
minder
dan 1,5 |
| Invoer-/uitvoerinterface: |
N-aansluitingen |
|
Externe afmetingen: |
140*53*38
mm |
|
|
|
|
