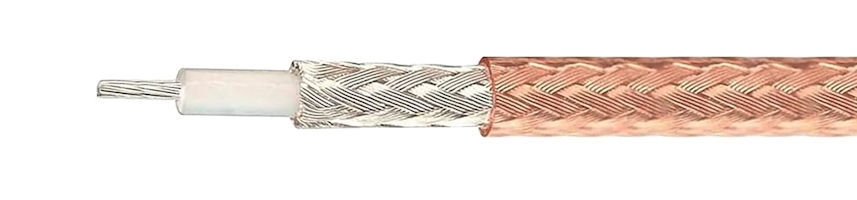

RG-316 vermogen en verlies tabellen

Elektrische eigenschappen Frequentie(MHz) Demping 100 mtr Max.Power
  Max. Conductor DC resistance at 20˚C : 276 Ohm/km
10 9.0 dB 1250 W
  Min. Insulation DC resistance at 20˚C : 1000 MOhm/km
100 28.0 dB 395 W
  Nominale voltage : 30 Volt
200 40.0 dB 280 W
  Capaciteit : 95 pf/m
500 60.0 dB 177 W
  Velocity ratio : 69%
1000 93.0 dB 125W
   Het verlies lager dan 20%     Het verlies is tussen de 20 en 25 %     Het verlies is hoger dan 25%
1.8 mhz (160m)
Lengte Input Output Demping verlies
1 mtr 100W 99.2W 0.03dB 0.8%
2 mtr 100W 98.4W 0.07dB 1.6%
3 mtr 100W 97.6W 0.10dB 2.4%

3.5 mhz (80m)
Lengte Input Output Demping verlies
1 mtr 100W 98.9W 0.05dB 1.1%
2 mtr 100W 97.8W 0.10dB 2.2%
3 mtr 100W 96.7W 0.15dB 3.3%

7.0 mhz (40m)
Lengte Input Output Demping verlies
1 mtr 100W 98.4W 0.07dB 1.6%
2 mtr 100W 96.9W 0.14dB 3.1%
3 mtr 100W 95.4W 0.21dB 4.6%
7.0 mhz (40m)
Lengte Input Output Demping verlies
1 mtr 100W 98.4W 0.07dB 1.6%
2 mtr 100W 96.9W 0.14dB 3.1%
3 mtr 100W 95.4W 0.21dB 4.6%

21 mhz (15m)
Lengte Input Output Demping verlies
1 mtr 100W 97.3W 0.12dB 2.7%
2 mtr 100W 94.7W 0.24dB 5.3%
3 mtr 100W 92.1W 0.36dB 7.9%

28 mhz (10m)
Lengte Input Output Demping verlies
1 mtr 100W 96.9W 0.14dB 3.1%
2 mtr 100W 93.9W 0.28dB 6.1%
3 mtr 100W 90.9W 0.41dB 9.1%
50 mhz (6m)
Lengte Input Output Demping verlies
1 mtr 100W 95.8W 0.18dB 4.2%
2 mtr 100W 91.9W 0.37 dB 8.1%
3 mtr 100W 88W 0.55dB 12%

70 mhz (4m)
Lengte Input Output Demping verlies
1 mtr 100W 95.1W 0.22dB 4.9%
2 mtr 100W 90.4W 0.44dB 9.6%
3 mtr 100W 86 0.66dB 14%

144 mhz (2m)
Lengte Input Output Demping verlies
1 mtr 100W 93W 0.30dB 7%
2 mtr 100W 86.5W 0.63dB 13.5%
3 mtr 100W 80.4W 0.95dB 19.6%
220 mhz (1.25M)
Lengte Input Output Demping verlies
1 mtr 100W 91.4W 0.39dB 8.6%
2 mtr 100W 83.5W 0.78dB 16.5%
3 mtr 100W 76.3W 1.17dB 23.7%

433 mhz (70cm)
Lengte Input Output Demping verlies
1 mtr 100W 88W 0.58dB 12%
2 mtr 100W 77W 1.16dB 23%
3 mtr 100W 67W 1.74dB 33%

1296 mhz (23cm)
Lengte Input Output Demping verlies
1 mtr 100W 76W 1.2dB 24%
2 mtr 100W 58W 2.4dB 42%
3 mtr 100W 44W 3.0dB 56%
