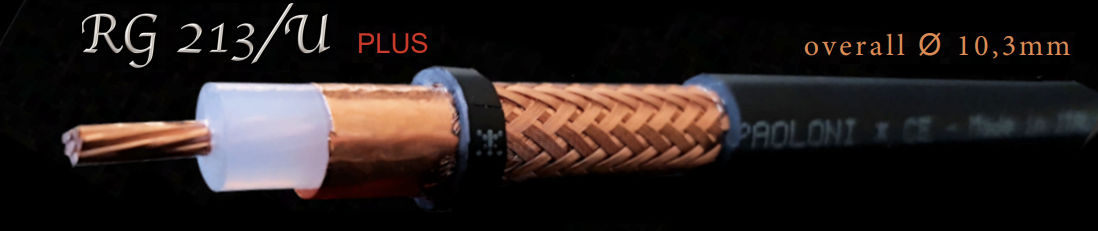

RG-213-plus vermogen en verlies tabellen

Elektrische eigenschappen Frequentie(MHz) Demping 100 mtr Max.Power
  Impedantie 200 Mhz : 50 Ohm
3.5 1.2 dB 4429 W
  Minimum buigradius : 100 mm
7 1.7 dB 4000 W
  Weerstand binnengeleider : 5.5 Ohm/km
14 2.5 dB 3600 W
  Weerstand buitengeleider : 4.0 Ohm/km
28 3.6 dB 2118 W
  Spanningtest / vonktest : 1500 Volt
50 4.9 dB 1565 W
  Capaciteit : 101 pf/m
100 7.1 dB 1161 W
  Velocity ratio : 66 %
144 8.6 dB 867 W
  Afscherning efficientie (SA) 100 - 2000 Mhz : > 80dB
430 16.1 dB 468W
  Maximale piek vermogen: : 5000W
1296 31.8 dB 226 W
  Hoogste frequentie : 1000 Mhz
- - -
    Het verlies lager dan 20%     Het verlies is tussen de 20 en 25 %     Het verlies is hoger dan 25%
1.8 mhz (160m)
Lengte Input Output Demping verlies
10 mtr 100W 97.9W 0.09dB 2.0%
25 mtr 100W 94.9W 0.23dB 5.0%
50 mtr 100W 90.0W 0.46dB 10%
75 mtr 100W 85.5W 0.68dB 15%

3.5 mhz (80m)
Lengte Input Output Demping verlies
10 mtr 100W 97.0W 0.13dB 3.0%
25 mtr 100W 92.9W 0.32dB 7%
40 mtr 100W 88.9W 0.51dB 11%
60 mtr 100W 83.9W 0.76dB 16%

7.0 mhz (40m)
Lengte Input Output Demping verlies
10 mtr 100W 95.9W 0.18dB 4.0%
25 mtr 100W 90.0W 0.18dB 10%
40 mtr 100W 84.6W 0.73dB 15%
60 mtr 100W 77.9W 1.08dB 22%
14 mhz (20m)
Lengte Input Output Demping verlies
10 mtr 100W 94.1W 0.26dB 6.0%
20 mtr 100W 88.7W 0.52dB 11%
30 mtr 100W 83.5W 0.78dB 16%
40 mtr 100W 78.8W 1.03dB 21%

21 mhz (15m)
Lengte Input Output Demping verlies
10 mtr 100W 92.8W 0.32dB 7.0%
20 mtr 100W 86.2W 0.64dB 14%
30 mtr 100W 80.1W 0.96dB 20%
40 mtr 100W 74.5 W 01.27B 25%

28 mhz (10m)
Lengte Input Output Demping verlies
10 mtr 100W 91.7W 0.38dB 8.0%
20 mtr 100W 81.1W 0.75dB 16%
25 mtr 100W 80.6W 0.93dB 19%
30 mtr 100W 77.3W 0.74dB 23%
50 mhz (6m)
Lengte Input Output Demping verlies
5 mtr 100W 94.3W 0.26dB 6%
10 mtr 100W 88.9W 0.51dB 11%
15 mtr 100W 83.9W 0.76dB 16%
20 mtr 100W 79.1W 1.01dB 21%

70 mhz (4m)
Lengte Input Output Demping verlies
5 mtr 100W 93.1W 0.30dB 7.0%
10 mtr 100W 86.8W 0.61dB 13%
15 mtr 100W 81.0W 0.91dB 19%
20 mtr 100W 75.6W 1.21dB 24%

144 mhz (2m)
Lengte Input Output Demping verlies
5 mtr 100W 90.0W 0.45dB 10%
10 mtr 100W 81.1W 0.90dB 19%
15 mtr 100W 73.2W 1.35dB 27%
20 mtr 100W 66.1W 1.79dB 34%
220 mhz (1.25M)
Lengte Input Output Demping verlies
5 mtr 100W 87.5W 0.58dB 12%
7.5 mtr 100W 81.9W 0.86dB 18%
10 mtr 100W 76.7W 1.15dB 23%
15 mtr 100W 67.4W 1.71dB 33%

433 mhz (70cm)
Lengte Input Output Demping verlies
3 mtr 100W 88.8W 0.52dB 11%
5 mtr 100W 82.0W 0.86dB 18%
7.5mtr 100W 74.5W 1.27dB 26%
10 mtr 100W 67.7W 1.69dB 32%

1296 mhz (23cm)
Lengte Input Output Demping verlies
1 mtr 100W 92.5W 0.34dB 8%
2 mtr 100W 85.5W 0.68dB 14%
3 mtr 100W 79.2W 1.01dB 21%
5 mtr 100W 68.0W 1.67dB 32%
