EMI-filters: toepassingen en voordelen


Een elektromagnetische interferentiefilter (EMI-filter) is een cruciaal elektrisch onderdeel of circuit dat is ontworpen om ongewenste frequenties
uit stroomleidingen of signalen te filteren die de werking van een systeem kunnen verstoren. Het ontvangt wisselstroom of netspanning,
verwerkt deze om de ongewenste ruis te filteren en levert vervolgens een schoon uitgangssignaal om de prestaties van het apparaat te optimaliseren. Een EMI-filter, vaak een smoorspoel genoemd, minimaliseert hoogfrequente elektromagnetische interferentie in stroom- en signaalleidingen. Deze filters worden onderverdeeld in laagdoorlaat-, hoogdoorlaat-, banddoorlaat- of bandonderdrukkingsfilters en bevatten
meestal passieve componenten zoals condensatoren en spoelen, gerangschikt in LC-circuits of complexere opstellingen

verschillende modellen EMI filters

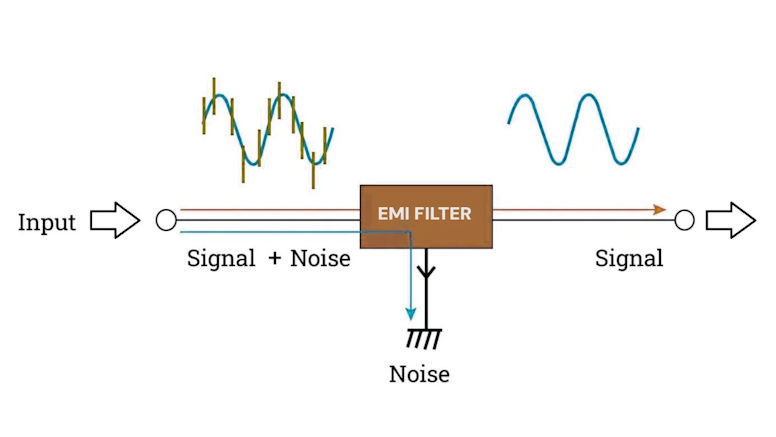

De werking van een EMI filter

EMI-filters maken gebruik van de eigenschappen van capacitieve en inductieve materialen om hoogfrequente ruis uit signalen te verwijderen.
Ze werken door de ruis die met het echte signaal is vermengd te absorberen of te reflecteren, waardoor een schoner signaal wordt geproduceerd.

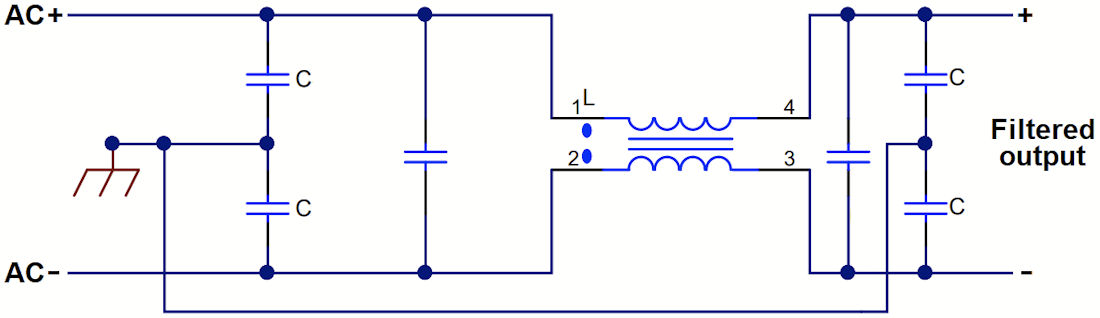

Scema van een EMI filter

Onvoldoende bescherming tegen EMI kan de prestaties van elektrische apparaten aanzienlijk belemmeren, waardoor ongewenste stromen en spanningen in de circuits kunnen ontstaan. EMI kan geleidend zijn, waarbij het zich langs een fysiek pad van bron naar ontvanger verplaatst, of uitgestraald

Uitgestraalde EMI daarentegen vereist geen fysieke paden en verspreidt zich door de lucht. Deze interferentie treedt op wanneer een apparaat elektromagnetische energie uitzendt in de vorm van een elektrisch veld, wat kan leiden tot schade door de circuits van andere apparatuur te overbelasten. Dergelijke emissies kunnen grote afstanden overbruggen en de werking van apparaten verstoren.

Naast externe verstoringen kan interne EMI ook interferentie binnen een systeem veroorzaken. Deze interne interferentie kan ontstaan ​​wanneer gevoelige componenten zich dicht bij hoogspannings- of hoogstroomcircuits bevinden, wat resulteert in elektromagnetische interferentie tussen verschillende circuits..

Wat zijn de verschillen in soorten EMI-filters

EMI-filters, ook wel elektromagnetische interferentiefilters of RFI-filters (radiofrequentie-interferentiefilters) genoemd, zijn essentiële componenten
die in een breed scala aan elektronische apparaten en elektrische systemen worden gebruikt om ongewenste elektrische ruis te onderdrukken.
Deze filters zijn verkrijgbaar in diverse maten, ontwerpen, vormen en configuraties, elk ontworpen om gevoelige apparatuur, zoals medische apparaten, industriële besturingssystemen en consumentenelektronica, te beschermen tegen schadelijke elektromagnetische storingen en netruis. EMI-onderdrukking verbetert de veiligheid, betrouwbaarheid en prestaties van systemen. Grofweg worden EMI-filters onderverdeeld in twee hoofdtypen: actieve en passieve EMI-filters, elk gericht op verschillende toepassingen en gebruikersvereisten.

Actieve EMI-filters:
Actieve EMI-filters maken gebruik van een interne voeding om een ​​tegenstroom te genereren die interferentie of storingen neutraliseert.
Deze geavanceerde filters bewaken de ingangsspanning en zenden een stroom in de tegenovergestelde richting uit om ongewenste elektrische
ruis te neutraliseren. Door gebruik te maken van actieve elektronische componenten zoals operationele versterkers en feedbackcircuits, zijn
actieve EMI-filters zeer effectief in het verminderen van zowel common-mode als differential-mode ruis, met name bij lage en hoge frequenties.

Passieve EMI-filters:
Passieve EMI-filters absorberen en dissiperen ongewenste energie in plaats van tegengestelde stromen te genereren. Passieve filters, opgebouwd
uit passieve filtercomponenten zoals condensatoren, weerstanden, transformatoren en spoelen, zijn ontworpen om elektrische resonantie te
creëren op specifieke frequenties of frequentiebanden, waardoor geleide en uitgestraalde elektromagnetische interferentie efficiënt wordt gedempt. Deze filters onderdrukken harmonische stromen en minimaliseren spanningsvervorming, waardoor ze ideaal zijn voor vermogenselektronica, motorsturingen, fotovoltaïsche (zonne)systemen en industriële automatisering.

De wijdverbreide toepassing van EMI-filters is te danken aan hun bewezen effectiviteit in het beschermen van gevoelige elektronische circuits
tegen zowel geleide als uitgestraalde EMI. Kwalitatief hoogwaardige EMI/RFI-filters elimineren storende interferentie op signaal- en voedingslijnen, waardoor alleen gewenste signalen worden doorgelaten. Dit is essentieel voor het voldoen aan internationale EMC-normen en -regelgeving (elektromagnetische compatibiliteit).

Eenfasig EMI-filter
Eenfasige EMI-filters zijn specifiek ontworpen voor gebruik in eenfasige wisselstroomsystemen en worden vaak geïnstalleerd in huishoudelijke apparaten, kantoorapparatuur en laboratoriuminstrumenten. Deze filters bieden zowel common-mode als differential-mode ruisonderdrukking en fungeren als universele apparaten om geleide ruis en interferentie op het stroomnet te verminderen. Door de amplitude van storende spanningen
op wisselstroomleidingen te beperken, spelen eenfasige EMI-filters een cruciale rol in EMC-conformiteit en het waarborgen van de betrouwbare werking van elektronische apparatuur. Voor ontwerpers is het kiezen van het juiste filter een kwestie van rekening houden met insertieverlies, nominale spanning, nominale stroom en filterbandbreedte.

Driefasen EMI-filter
Driefasen EMI-filters zijn ontworpen voor robuuste ruisonderdrukking in industriële, commerciële en medische apparatuur die gebruikmaakt van driefasenstroom. Deze filters zijn ontwikkeld om hogere interferentieniveaus te verwerken en maken gebruik van een driefasenconfiguratie die geschikt is voor toepassingen met een frequentiebereik van 47 Hz tot 400 Hz. Typische toepassingen zijn frequentieomvormers, motorsturingen, CNC-machines en automatiseringssystemen waar toepassingen met hoge stroomsterkte veel voorkomen. De twee belangrijkste topologieën
voor driefasenfilters zijn Y- (ster) en Delta-configuratie.

- Y-filters hebben een "Y"-configuratie en verbinden drie fasedraden met één nuldraad, waardoor een vierdraadsysteem ontstaat.
   Deze configuratie maakt veelzijdige aansluitingen mogelijk: fase-naar-nul (eenfasig) en fase-naar-fase (twee- of driefasig). Y-EMI-filters
   worden gewaardeerd om hun vermogen om de spanning te stabiliseren en de stroom gelijkmatig te verdelen, waardoor ze populair zijn in
   gevoelige omgevingen.

- Deltafilters maken gebruik van een driehoekige (delta) configuratie waarbij de fasen met elkaar verbonden zijn zonder neutraal punt,
  waardoor slechts drie draden nodig zijn. Het gesloten circuitontwerp zorgt voor een evenwichtige stroomvoorziening over alle drie de fasen.
  Delta EMI-filters zijn ideaal voor zware industriële apparatuur en driefasenmotortoepassingen waar lastbalancering en een hoge stroomcapaciteit
  cruciaal zijn.

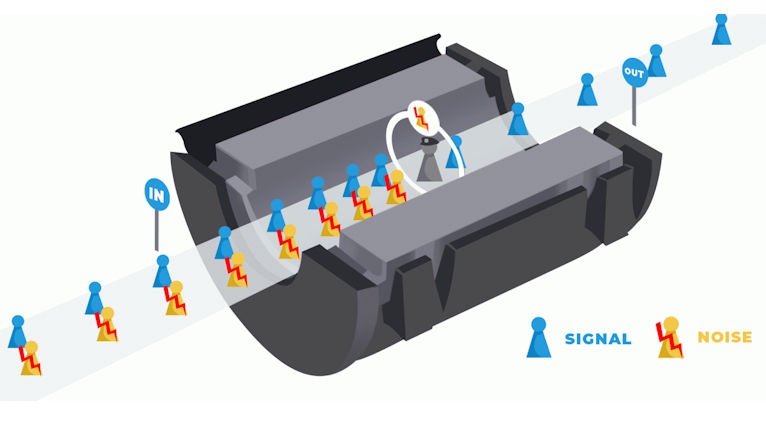

Ferrietspoel
bekend als ferrietkraalfilters, ferrietkragen, ferrietklemmen en ferrietringen. Ferrietspoelen fungeren als laagdoorlaatfilters en dempen
hoogfrequente ruis. Ze worden veelvuldig gebruikt om EMI te verminderen in datakabels (HDMI, USB, Ethernet), audio-/videokabels,
voedingskabels en medische kabels, ter ondersteuning van de naleving van FCC- en CISPR-normen.

De kern van een ferrietspoel bestaat uit magnetisch ferrietmateriaal,
dat een hoge inductieve weerstand biedt aan hoogfrequente signalen,
terwijl laagfrequente stromen worden doorgelaten. De niet-lineaire
weerstand van ferrietkralen is afhankelijk van stroom, spanning en
temperatuur. De juiste plaatsing van ferrietspoelen – doorgaans 5 cm van
de voedings- of signaalconnector van het apparaat – verbetert de EMI-onderdrukkingsefficiëntie aanzienlijk.

De keuze voor het optimale type en de optimale grootte van de
ferrietkernspoel hangt af van factoren zoals de kabeldiameter, het frequentiebereik van ongewenste interferentie, de nominale stroomsterkte
en de omgevingsomstandigheden van de toepassing. Ferrietkernen met verschillende impedantieprofielen zijn beschikbaar voor breedband- en smalbandruisfiltering, waarmee zowel differentiële als gemeenschappelijke
EMI-problemen worden aangepakt.

Ferriet ringkern klemflter

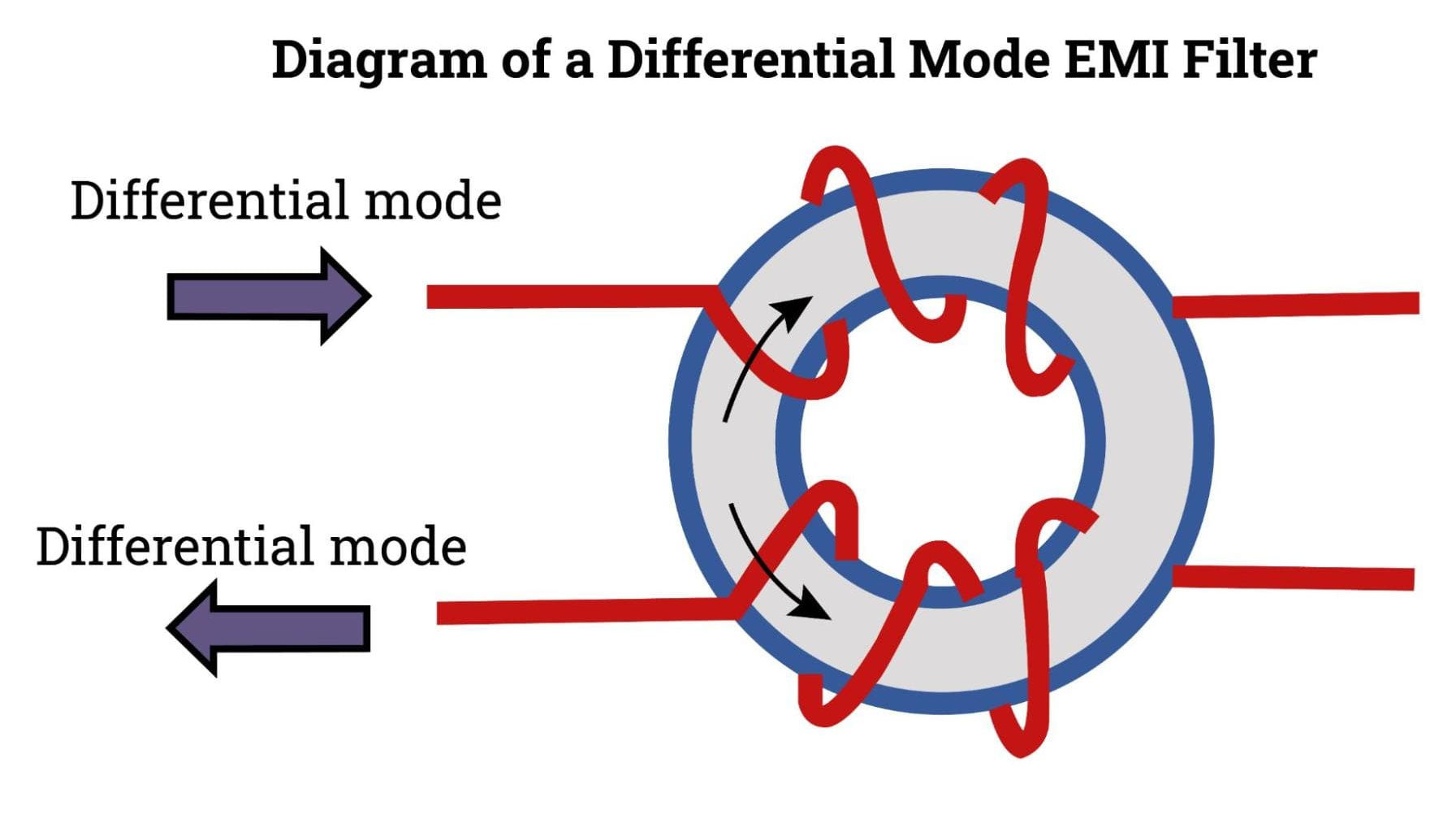

Passieve EMI-filters in differentiële modus (DM
Passieve EMI-filters in differentiële modus zijn ontworpen om hoogfrequente wisselstromen (ruis) te dempen die in tegengestelde richting door
de geleiders in een circuit vloeien. Deze filters worden vaak gebruikt als LC-filters of common-mode smoorspoelen met toegevoegde
condensatoren en kunnen worden aangepast door de spoelwikkeling, materiaalkeuze en samenstelling van de magnetische kern te variëren om
te voldoen aan diverse eisen op het gebied van interferentieonderdrukking.

Deze filters werken door magnetische kernen te gebruiken met wikkelingen die zodanig zijn verbonden dat differentiële signalen worden
geblokkeerd, terwijl common-mode stromen grotendeels ongehinderd passeren. Onderdrukking van EMI in differentiële modus is essentieel in voedingen, DC-DC-omvormers, fotovoltaïsche omvormers, elektronica van windturbines, aandrijflijnen van auto's en telecommunicatie-
basisstations. Belangrijke criteria voor filterselectie zijn impedantie, stroomsterkte, insertieverlies, resonantiefrequentie en algehele
betrouwbaarheid van het filter voor bedrijfskritische elektronica.

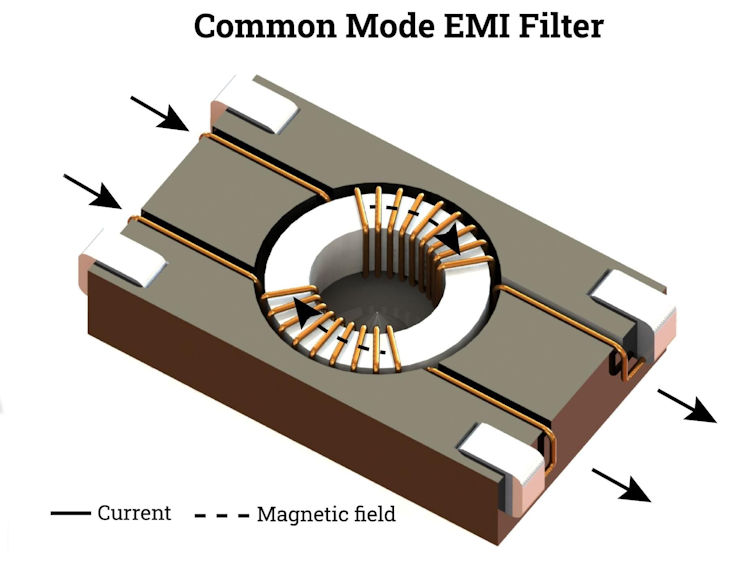

Passieve common-mode (CM) EMI-filters
Passieve common-mode EMI-filters zijn gericht op het blokkeren van hoogfrequente ruisstromen die in dezelfde richting op beide voedingslijnen aanwezig zijn. Dergelijke elektromagnetische storingen kunnen worden uitgestraald of geleid en zijn afkomstig van schakelende voedingen, omvormers, niet-afgeschermde elektronica en motoren – veelvoorkomende bronnen van radiofrequentie (RF)-ruis en geleide emissies. Het werkingsprincipe berust op het opwekken van tegengestelde magnetische velden in de kern, waardoor alleen gewenste laagfrequente signalen worden doorgelaten en effectieve RF-filtering wordt geboden in zowel industriële als consumentenelektronica.

Common-mode EMI-filters worden gecategoriseerd op basis van de frequentieband waarop ze zich richten: RF EMI-filters (voor frequenties
boven 30 kHz) en AF EMI-filters (gericht op audiofrequentieruis tot 30 kHz). Toepassingen voor RF EMI-filters zijn onder andere digitale communicatieapparaten (USB, HDMI, LVDS, CAN-bus, Ethernet), terwijl AF EMI-filters te vinden zijn in schakelende voedingen, gelijkrichters, elektrische voorschakelapparaten, frequentieomvormers en vermogensomvormers.

De gekozen materialen voor de filterkernen – massief ijzer voor AF en poedervormige ferromagnetische legeringen voor RF – garanderen optimale ruisonderdrukking en naleving van EMI- en EMC-richtlijnen. Het selecteren van de juiste kern en filterstructuur is cruciaal om lekstroom te minimaliseren en de onderdrukking van zowel uitgestraalde als geleide EMI te optimaliseren, waardoor certificering wordt behaald en gevoelige apparatuur wordt beschermd.

Lijnspoelen
Lijnspoelen, ook wel AC-lijnreactoren genoemd, spelen een essentiële rol bij het beperken van harmonische vervorming en spanningspieken die worden gegenereerd door schakelapparaten of frequentieomvormers (VFD's). Lijnspoelen worden in serie met de ingangen of uitgangen van
de VFD geïnstalleerd en verbeteren de EMC-prestaties door inschakelstromen te beperken, hoogfrequente transiënten te verminderen en zowel
de aandrijving als de aangesloten motor te beschermen. Deze componenten worden gebruikt om harmonischen te onderdrukken, sinusvormige stromen te beheersen en de levensduur van apparatuur te verlengen door essentiële overspannings- en bliksembeveiliging te bieden.

Voor installaties waar meerdere aandrijvingen zijn aangesloten of waar lange kabeltrajecten (meer dan 30 meter) nodig zijn, voorkomen uitgangsstroomreactoren (uitgangsspoelen) spanningsreflecties en staande golven die de motorisolatie kunnen beschadigen. Driefasige lijnspoelen
zijn onmisbaar voor het beperken van harmonischen die worden gegenereerd tijdens AC-naar-DC-gelijkrichting, het beschermen van gevoelige elektronica en het verminderen van energieverlies door overmatige warmte.

Ingenieurs moeten lijnspoelen op de juiste manier dimensioneren voor spanning, stroom en inductantie om compatibiliteit met de
AC-stroomleidingen en de systeembelastingseisen te garanderen. Lijnspoelen spelen een centrale rol bij het verbeteren van de stroomkwaliteit, motorbesturingssystemen en strategieën voor het verminderen van elektromagnetische interferentie (EMI) in industriële automatiserings- en gebouwbeheersystemen.

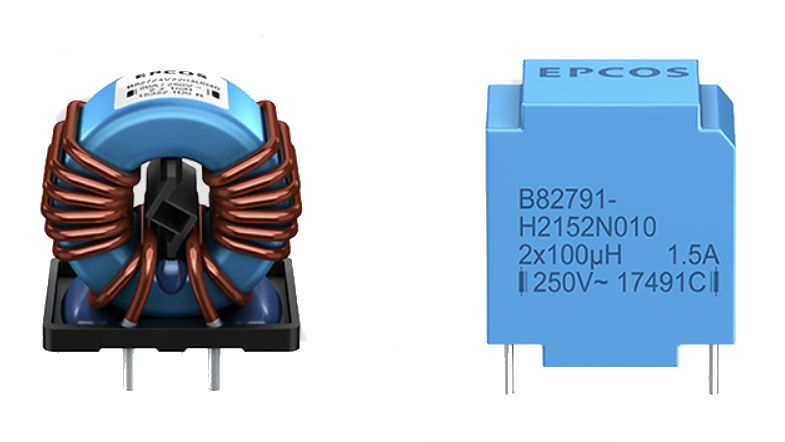

Line chokes of lijnspoelen

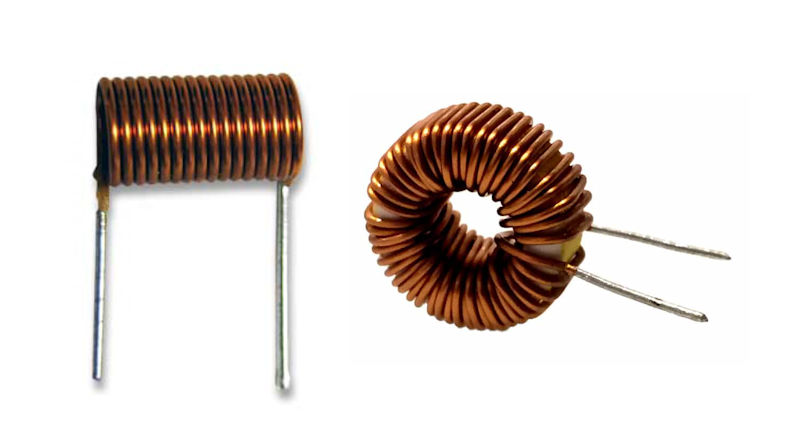

RF chokes of RF smoorspoelen

RF-smoorspoel
RF-smoorspoelen (radiofrequentie-smoorspoelen) zijn speciaal ontworpen vaste inductoren die hoogfrequente wisselstromen (RF-signalen) blokkeren of verzwakken, terwijl gewenste gelijkstroom- of laagfrequente wisselstroomsignalen worden doorgelaten. Dankzij hun brede impedantie over het RF-spectrum kunnen RF-smoorspoelen elektromagnetische interferentie filteren in draadloze apparatuur, radiozenders, communicatieontvangers en antennesystemen, evenals in voedingen voor gevoelige audioapparaten.

Deze smoorspoelen bestaan ​​uit spoelen gewikkeld rond magnetische kernen of ferrietkralen, die zijn ontworpen met minimale zelfcapaciteit voor maximale ruisonderdrukking. In moderne elektronische circuitontwerpen helpen RF-smoorspoelen te voorkomen dat radiofrequentie-interferentie
via voedings- of signaalleidingen wordt doorgegeven, waardoor de signaalintegriteit en de naleving van EMI-regelgeving worden gewaarborgd.

Stroomsmoorspoel
Stroomsmoorspoelen zijn essentieel voor ruisfiltering en rimpelreductie, waardoor een stabiele gelijkspanning aan de uitgang van stroomomzettingscircuits wordt gegarandeerd. Ze worden geplaatst tussen het lichtnet en de omvormer of DC-bus en zorgen voor een afvlakking van stroomschommelingen, filteren netruis en dragen bij aan de veiligheid van de apparatuur en de naleving van EMC-normen. Dankzij hun hoge inductantie en lage gelijkstroomweerstand worden stroomsmoorspoelen veelvuldig gebruikt in schakelende voedingen, UPS-systemen en hoogrendementsstroomomzettingsmodules. De juiste selectie op basis van stroomsterkte, temperatuurstijging en spanningsbestendigheid helpt elektromagnetische ruis te voorkomen en verhoogt de algehele betrouwbaarheid van het systeem.

Actieve EMI-filters (AEF's)
Actieve EMI-filters, of AEF's, maken gebruik van geavanceerde circuittopologieën – vaak met operationele versterkers, precisiecondensatoren
en feedbacklussen – om zowel common-mode als differential-mode ruis in compacte vermogenselektronica te onderdrukken. Deze filters vertegenwoordigen een evolutie in EMI-onderdrukking en bieden een hogere efficiëntie in een compact formaat. De belangrijkste voordelen van
AEF's zijn sterke EMI-onderdrukking (15 dB tot 30 dB common-mode onderdrukking binnen 100 kHz tot 3 MHz), een lagere ontwerpcomplexiteit
en kosteneffectieve integratie in moderne hoogfrequente apparaten, zoals EV-laders en omvormers voor hernieuwbare energie.

Door continu te detecteren en tegenstromen te injecteren om ongewenste signalen te onderdrukken, bieden AEF's een pad met lage impedantie
voor EMI, als aanvulling op of vervanging van omvangrijke passieve EMI-filters. Systemen van de volgende generatie profiteren van een kleiner formaat, een lager gewicht en geoptimaliseerde thermische prestaties, wat aansluit bij de toenemende vraag vanuit de industrie naar miniaturisatie
en een hogere vermogensdichtheid. Bij de integratie van AEF's moet de focus liggen op systeemcompatibiliteit, thermisch beheer, certificeringsvereisten en de impact op de totale harmonische vervorming (THD) voor optimale naleving van de EMI-regelgeving

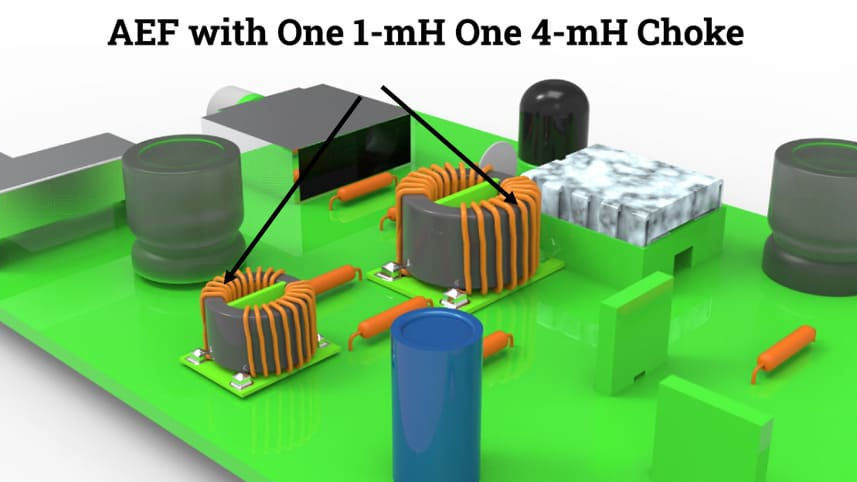

Actieve EMI-filters (AEF's)

Line chokes of lijnspoelen

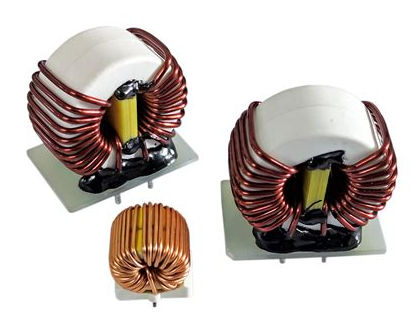

Amorfe kern EMI-filters
Amorfe kern EMI-filters gebruiken amorfe metaallegeringen als magnetisch kernmateriaal, wat zorgt voor een uitzonderlijk hoge permeabiliteit en minimale kernverliezen, zelfs bij hoge frequenties. Dit maakt superieure ruisonderdrukking mogelijk voor zowel geleide als uitgestraalde emissies, terwijl tegelijkertijd een lichtgewicht en compact ontwerp wordt gegarandeerd. De unieke, niet-kristallijne structuur van amorfe metalen (doorgaans samengesteld uit ijzer, silicium en boor) verbetert hun magnetische efficiëntie, waardoor deze filters bijzonder effectief zijn voor hoogfrequente en hoogspanningsapplicaties.

De toepassingen van amorfe kern EMI-filters zijn zeer divers, van moderne voedingen, laadstations voor elektrische voertuigen, industriële aandrijvingen en telecommunicatieapparatuur tot precisie-audio- en A/V-installaties. Er zijn zowel common-mode als differential-mode amorfe
EMI-filters beschikbaar, met ontwerpen die zijn afgestemd op het verminderen van specifieke soorten ruis in veeleisende omgevingen.
Selectiecriteria omvatten het type kernmateriaal, de inductantie, de maximale stroomsterkte en de naleving van industriële EMC-normen zoals
CISPR, FCC en EN.

Hoe u het juiste EMI-filter voor uw toepassing kiest
Bij het selecteren van een EMI-filter voor uw specifieke toepassing moet u rekening houden met de volgende belangrijke factoren: bron en type interferentie (geleide of uitgestraalde EMI), het te onderdrukken frequentiebereik, het type belasting, de installatieomgeving, de systeemspanning
en -stroom, de vereisten voor lekstroom en de toepasselijke EMC-regelgeving. Verschillende industrieën – van industriële automatisering en hernieuwbare energie tot medische apparaten en auto-elektronica – worden geconfronteerd met unieke EMI-uitdagingen die op maat gemaakte filteroplossingen vereisen. Het is raadzaam om een ​​ervaren fabrikant of leverancier van EMI-filters te raadplegen om compatibiliteit, veiligheid en naleving van de regelgeving te garanderen.

Daarnaast is grondige EMI-conformiteitstesting (met behulp van normen zoals CISPR 22/32, FCC Part 15 of EN 55011/32) cruciaal voor CE-markering, FCC-goedkeuring of andere certificeringen die vereist zijn voor elektronische producten die de wereldmarkt betreden. Een correcte integratie van het EMI-filter garandeert niet alleen de veiligheid en functionaliteit van het apparaat, maar helpt ook kostbare herontwerpen en vertragingen bij certificering te voorkomen.

Wat zijn de oorzaken van elektromagnetische interferentie (EMI)

Elektromagnetische interferentie (EMI) treedt op wanneer ongewenste elektromagnetische signalen, storingen of elektrische stromen de beoogde werking en signaalintegriteit van elektronische apparaten verstoren. Deze interferentie – vaak aangeduid als ruis, elektromagnetische ruis of RF-interferentie (radiofrequentie-interferentie) – kan zowel uitgestraald als geleidend zijn en kan afkomstig zijn van zowel externe als interne bronnen. EMI vormt een aanzienlijke uitdaging voor het ontwerp en de werking van elektronica, omdat het kan leiden tot betrouwbaarheidsproblemen, tijdelijke storingen, permanente systeemuitval of een verslechtering van de prestaties van communicatie- en energiesystemen.

Zowel geleide als uitgestraalde vormen van EMI kunnen een ernstige impact hebben op elektronische componenten en systemen. De gevolgen
zijn onder andere verminderde functionaliteit van apparaten, gegevensverlies, onregelmatig gedrag, verslechtering van de audio- of videokwaliteit
en zelfs het volledig uitvallen van kritieke systemen. Dit benadrukt het essentiële belang van robuuste EMI-afscherming, EMC-ontwerp (elektromagnetische compatibiliteit) en hoogwaardige EMI-filters voor de bescherming van gevoelige elektronica en het behoud van de systeembetrouwbaarheid in moderne hoogfrequente omgevingen.

Natuurlijke oorzaken
Natuurlijke oorzaken
Natuurlijke bronnen van elektromagnetische interferentie (EMI), ook wel omgevings-EMC genoemd, zijn onvoorspelbaar en vaak plotseling,
waardoor ze aanzienlijke en blijvende schade kunnen veroorzaken aan niet-afgeschermde of onbeschermde apparaten. Verschijnselen zoals blikseminslagen en zonnestormen kunnen sterke elektromagnetische velden creëren die stroompieken en signaalverstoringen kunnen veroorzaken
in stroomdistributienetwerken, communicatie-infrastructuur en navigatieapparatuur. Kritieke technologieën – waaronder militaire communicatiesystemen, luchtverkeersleidingsnetwerken en civiele transporttechnologieën – zijn hier bijzonder gevoelig voor, gezien de groeiende afhankelijkheid van de samenleving van elektronische apparaten voor veiligheid en informatie.

Veelvoorkomende vormen van natuurlijke elektromagnetische interferentie (EMI) zijn:

- Blikseminslagen (elektrostatische ontlading die tijdelijke overspanningen veroorzaakt)
- Zvlammen (elektromagnetische straling van de zon die satellieten en radiocommunicatie beïnvloedt)
- Kosmische ruis (achtergrondradiogolven afkomstig uit de ruimte)
- Statische elektriciteit (ESD, elektrostatische ontlading)
- Atmosferische elektrische stormen
- Zonnemagnetische stormen
- Stofstormen (die elektrisch geladen deeltjes veroorzaken)

Bijvoorbeeld, de stand van de zon recht achter een satelliet kan krachtige elektromagnetische ruis veroorzaken die satellietcommunicatie,
GPS-navigatie en televisiesignalen verstoort. Sneeuwstormen en ongunstige weersomstandigheden kunnen daarentegen statische ladingen
creëren, draadloze radiosignalen verstoren en de prestaties van consumentenapparaten zoals laptops en mobiele netwerken verminderen.

Menselijke oorzaken – Residentieel
Elektromagnetische interferentie in woningen, ook wel huishoudelijke elektromagnetische interferentie genoemd, is voornamelijk het gevolg van
de toegenomen aanwezigheid van draadloze signalen en diverse consumentenelektronica en huishoudelijke apparaten. Hoewel het doorgaans
minder schadelijk is dan industriële elektromagnetische interferentie, kan het toch frustrerende verstoringen veroorzaken, zoals verbroken
wifi-verbindingen, haperingen in het geluid van Bluetooth-luidsprekers of onvoorspelbaar gedrag van apparaten. Met de opkomst van slimme huistechnologie en het Internet of zijn de frequentie en dichtheid van elektromagnetische storingen in woningen dramatisch toegenomen.

Naarmate de afhankelijkheid van de samenleving van onderling verbonden elektronische apparatuur toeneemt, neemt ook het totale volume
aan elektromagnetische emissies in woningen toe. Alledaagse apparaten zoals mobiele telefoons, tablets en slimme thermostaten werken dicht bij elkaar, waardoor er mogelijkheden voor interferentie ontstaan. De aanhoudende trend naar hoogfrequente, snelle apparaatarchitectuur stelt deze elektronica bloot aan een breder elektromagnetisch spectrum, waardoor basisfilter- en afschermingsmethoden soms ontoereikend zijn.

Moderne elektronische apparaten, die streven naar een verbeterde energie-efficiëntie en een compact ontwerp, genereren vaak grotere hoeveelheden elektromagnetische ruis en zijn gevoeliger voor radiofrequentie-interferentie (RFI) en harmonische vervorming. Deze ontwikkeling
heeft fabrikanten van EMI-filters en elektronica-ingenieurs ertoe aangezet om continu geavanceerde oplossingen te ontwikkelen, zoals meerlaagse PCB-afscherming, ferrietkralen en ruisonderdrukkingscomponenten – om optimale bescherming en naleving van EMC-regelgeving te garanderen.

Veelvoorkomende bronnen van elektromagnetische interferentie (EMI) in woningen:

  Mobiele telefoons en smartphones   Laptops en desktops
  Wi-Fi-routers en access points   Apparaten met Bluetooth
  Babyfoons   Magnetrons
  Broodroosters   Elektrische dekens
  Warmtekussens   Kachels
  Lampen (vooral TL- en LED-verlichting)   Omvormers van zonnpanelen

Het toenemende gebruik van vermogenselektronica en draadloze communicatieapparaten, die vaak op overlappende frequentiebanden werken
(zoals Wi-Fi en Zigbee), kan ook uitdagingen op het gebied van elektromagnetische compatibiliteit met zich meebrengen. Deze uitdagingen
moeten worden beoordeeld bij de selectie en installatie van elektronische apparaten in huis.
Menselijke oorzaken – Industrie
Industriële elektromagnetische interferentie (EMI), oftewel elektromagnetische interferentie afkomstig van commerciële en productiebedrijven,
s een groot probleem vanwege de hoge vermogensniveaus, de grootschalige apparatuur en de dicht opeengepakte systemen in deze omgevingen. Industriële bronnen genereren regelmatig sterke elektromagnetische velden, radiofrequente emissies en plotselinge spanningspieken die gevoelige technologieën in sectoren zoals de gezondheidszorg, defensie, communicatie en energieoverdracht kunnen ontregelen. Grote storingen kunnen ziekenhuizen ontregelen, medische beeldvormingsapparatuur verstoren, industriële procesbesturingssystemen destabiliseren of zelfs het openbaar vervoer en elektriciteitsnetten beïnvloeden.

Voorbeelden van hoogfrequente en krachtige industriële EMI-bronnen zijn zenders, transformatoren, omvormers, frequentieomvormers,
schakelende voedingen en digitale controllers

Categorieën van elektromagnetische interferentie (EMI) in de menselijke industrie:

- Elektromotoren en generatoren produceren een breed frequentiebereik aan elektromagnetische ruis, met name in fabrieken
  en productiebedrijven.
- Mobiele netwerken en telefoonverbindingen (zowel bedraad als draadloos) zenden continu RF-interferentie en overspraak uit, vooral nu de
   vraag naar mobiele communicatie toeneemt.
- Televisie-uitzendingen kunnen harmonischen en zijbandinterferentie uitzenden over een breed frequentiebereik, waardoor zowel woon-
   als industriële ruimtes worden bereikt.
- Radio- en satellietgolven leggen grote afstanden af ​​en introduceren interferentie tussen systemen in kritieke draadloze en
  satellietgebaseerde apparatuur.
- De infrastructuur voor stroomtransmissie kan spanningspieken, elektrische ruis, harmonischen en transiënte spanningspieken veroorzaken
  die EMI via stroomleidingen verspreiden en de aangesloten elektronica en de stroomkwaliteit beïnvloeden.
- Spoorwegen en openbaarvervoerssystemen (metro-, tram- en treinbesturingssystemen) genereren sterke elektromagnetische emissies van
  motorcontrollers, schakelaars en stroomomvormers, die interferentie kunnen veroorzaken in aangrenzende netwerken of sensoren aan boord.
- Medische apparatuur (waaronder beademingsapparatuur, röntgenapparaten, MRI-systemen, elektrochirurgische apparaten en telemetrie voor
  patiëntbewaking) is gevoelig voor elektromagnetische interferentie (EMI) die metingen kan vertekenen, diagnoses kan verstoren of
  zelfs operationele storingen in ziekenhuisomgevingen kan veroorzaken.
- Om industriële EMI te minimaliseren, zijn best practices zoals correct kabelbeheer, elektrische aarding, regelmatige EMI-tests en
  de implementatie van geavanceerde afscherming en filterontwerpen cruciaal voor het naleven van wettelijke voorschriften (zoals FCC-, CE-
  of CISPR-normen) en functionele veiligheid.

Categorieën Interferentie binnen een systeem
Naast externe EMI-bronnen is interne elektromagnetische interferentie binnen een apparaat of elektronisch systeem ook een belangrijk probleem voor productontwikkelaars en circuitontwerpers. Dichte componentlay-outs, snelle microprocessoren en compacte printplaten (PCB's) kunnen overspraak, aardlussen en wederzijdse inductie veroorzaken, wat leidt tot signaalverlies of datafouten. In smartphones of embedded systemen kan een digitale verwerkingsmodule bijvoorbeeld EMI uitzenden die de werking van gevoelige analoge circuits of draadloze zendontvangers verstoort.

Moderne circuits maken vaak gebruik van schakelende voedingen (SMPS) voor een hogere efficiëntie, maar het snel schakelen van halfgeleiders
(bijv. veldeffecttransistoren, of FET's) genereert tijdelijke ruis en breedband-EMI. Effectieve onderdrukking is vaak afhankelijk van differentiële
(DM) en common-mode (CM) EMI-filters, optimalisatie van de PCB-lay-out, zorgvuldige plaatsing van afscherming en de selectie van ruisarme elektronische componenten.

Bij de ontwikkeling of aanschaf van elektronische apparaten of systemen is het van cruciaal belang om de gevoeligheid voor elektromagnetische interferentie (EMI) te evalueren door middel van EMC-testen voorafgaand aan de conformiteitseisen en om te zorgen voor de integratie van
bewezen ruisonderdrukkingsstrategieën. Naarmate eindgebruikers steeds vaker zoeken naar "elektronica met lage EMI", "EMC-gecertificeerde apparaten" of "de beste EMI-filteroplossingen voor gevoelige apparatuur", kan transparantie over EMI-beperking in productdocumentatie en marketingmateriaal een directe invloed hebben op het vertrouwen van de gebruiker en diens aankoopbeslissingen.

Hoe kies je een EMI-filter?
Voordat je een EMI-filter kiest, is het cruciaal om de specifieke eisen van het elektrische systeem te beoordelen. Verschillende EMI-filters hebben uiteenlopende limieten, frequentiebereiken en onderdrukkingsmethoden. Bekijk de datasheets van de filters, inclusief gegevens over het
invoegverlies en tabellen die het verlies aan signaalvermogen tussen de ingang en uitgang van het filter aangeven, evenals de demping bij
specifieke frequenties, gemeten in decibels.
Geleide ruis, zowel common als differentieel, is afhankelijk van de locatie en de voortplantingsmethode. Tijdens de dataverzameling zijn grafieken beschikbaar voor zowel common als differentiële ruis. Analyse van deze gegevens helpt bij het bepalen van de faalmarge voor elke frequentie en
bij het beoordelen of het filter voldoende demping biedt om de ruisniveaus onder de acceptabele limieten te brengen. Vergelijkbare tests moeten
ook worden uitgevoerd voor uitgestraalde ruis.
Na het verzamelen van gegevens is het belangrijk om de systeemvereisten en -specificaties te controleren, waaronder spanning, stroom, bedrijfs-
en omgevingstemperatuur, diëlektrische doorslagspanning, lekstroom en het type voedingssysteem. Het evalueren van deze specificaties zorgt ervoor dat het filter aan de behoeften van het systeem kan voldoen zonder de prestaties of betrouwbaarheid in gevaar te brengen.
Nominale spanning:
de maximale spanning die op de ingang wordt aangelegd. Overschrijding van de maximale spanning beschadigt componenten in het filter.
Isolatiespanning:
wordt gemeten tussen de ingangsleidingen en aarde
Nominale stroom
de maximale stroom die door het EMI-filter loopt.
Bedrijfstemperatuur
de maximale bedrijfstemperatuur van het apparaat.
Lekstroom
stroom die via de aarde vloeit. EMI-filters dragen bij aan de lekstroom in de voeding. De lekstroom heeft wettelijke limieten en is een belangrijk ontwerpcriterium.

Ingangsspanning
EMI-filters voor eenfasige systemen zijn doorgaans geschikt voor 250 VAC en zijn compatibel met elke wisselspanning onder deze drempel.
Voor driefasige systemen zijn filters over het algemeen geschikt voor 480 VAC. Sommige eenfasige filters zijn verkrijgbaar met een nominale spanning tot 277 VAC of 300 VAC voor toepassingen met hogere spanningen.

Stroomsterkte
De stroomsterkte van EMI-filters kan variëren van minder dan 1 ampère tot meer dan 1000 ampère. Deze waarde geeft de maximale continue stroom aan die het filter kan verwerken binnen het gespecificeerde temperatuurbereik. Deze moet gelijk zijn aan of hoger zijn dan de maximale ingangsstroom van het apparaat. Hoewel de meeste filters hogere inschakelstromen kunnen verdragen, kunnen ze defect raken als de nominale stroom gedurende langere tijd wordt overschreden.

Om de stroomsterkte van een apparaat te bepalen, kan het nuttig zijn om het veiligheidscertificaat, zoals het UL-rapport, te raadplegen.
Het rapport geeft details over de nominale ingangsstroom bij volledige belasting en de aanbevolen filterwaarde. Extra voedingen en wisselstroombelastingen vereisen mogelijk filters met andere waarden.

Temperatuur
Er zijn twee temperatuuroverwegingen: omgevingstemperatuur en bedrijfstemperatuur. De omgevingstemperatuur verwijst naar de maximale temperatuur waarbij een filter zijn volledige nominale stroomsterkte kan verwerken, doorgaans tussen 40 °C en 50 °C. Als de bedrijfstemperatuur
de omgevingstemperatuur van het filter overschrijdt, moet de stroomsterkte worden verlaagd.

De bedrijfstemperatuur is het temperatuurbereik waarbinnen het filter veilig kan functioneren, meestal tussen -25 °C en 85 °C of 100 °C voor de meeste filters. Het gebruik van een filter buiten dit bereik kan leiden tot schade aan componenten.

Lekstroom
Lekstroom is de stroom die van de fase en de nulgeleider naar aarde vloeit wanneer de netspanning op het filter wordt aangelegd. Dit wordt veroorzaakt door de fase-naar-aarde-condensator in het filter. EMI-filters met Y-condensatoren kunnen extra lekstroom veroorzaken.
Wettelijke normen beperken de lekstroom en moeten strikt worden nageleefd voor de veiligheid.

Stroomvoorziening
Stroomvoorzieningssystemen verschillen wereldwijd en omvatten configuraties die verder gaan dan eenfasig, driefasig delta- en driefasig ster-geschakeld. EMI-filters zijn ontworpen voor deze configuraties en gelijkstroomcircuits, maar kunnen met minimale aanpassingen worden gebruikt voor andere systemen. Het is essentieel om het type ingangsspanning te identificeren en af ​​te stemmen op het geselecteerde filter.

Hoogpotentiaal (Hipot)
De hipot-test evalueert de diëlektrische sterkte van de isolatie door een gelijkspanning aan te leggen tussen de fase en aarde. Deze test helpt bij
het identificeren van zwakke punten in de isolatie of fabricagefouten. De gebruikte spanning is de nominale waarde die is gespecificeerd in de veiligheidsnormen, hoewel hogere eisen aanpassingen aan het filter noodzakelijk kunnen maken.

Afmetingen
EMI-filters zijn verkrijgbaar in verschillende afmetingen, prestatieniveaus, aansluitingen en montagetypes. In sommige gevallen zijn filters op
maat nodig om aan specifieke toepassingsvereisten te voldoen.

Type apparatuur
Het type apparatuur en de componenten ervan zijn cruciaal bij de selectie van een geschikt EMI-filter. Of het nu gaat om AC/DC-omvormers, productieapparatuur, medische apparaten, RF-modules of andere apparatuur, het filter moet aansluiten bij de aard van de toepassing.
Factoren zoals klokfrequenties en schakelfrequenties beïnvloeden het emissieprofiel van een EMI-filter.

tips voor het monteren van een EMI-filter

In voedingssystemen kunnen kabels en bedrading fungeren als antennes voor hoogfrequente ruis, met name bij open voedingen zonder de afscherming die in gesloten voedingen aanwezig is. Het ontwerp van voedingen brengt vaak aanzienlijke uitdagingen met zich mee bij het
elimineren en verminderen van uitgestraalde en geleide hoogfrequente emissies. Om hoogfrequente ruis effectief aan te pakken, is het cruciaal
om een ​​EMI-filter te installeren, omdat dit helpt voorkomen dat ruis via de uitgestraalde modus terugkoppelt.

Door deze installatie-aanbevelingen voor EMI-filters op te volgen, kunt u optimale filterprestaties garanderen:

- De stroomsterkte van het gekozen filter moet overeenkomen met de maximale stroomsterkte van het systeem waarop het wordt
  aangesloten, oftewel de maximale effectieve stroomsterkte (RMS) van de belasting. Indien er een stroomonderbreker aanwezig is,
  moet het EMI-filter voldoen aan of de nominale waarde van de stroomonderbreker overtreffen.
- Het filter moet worden gemonteerd op de plek waar de kabellengte het kortst is.
- Voor de beste resultaten moet het filter zo dicht mogelijk bij de EMI-bron worden gemonteerd. Dit kan de aandrijving, de UPS, de omvormer
  of een ander component zijn. Als het filter verder van de EMI-bron wordt geplaatst, is de kans op ruisverspreiding groter.
- Om te voldoen aan de eisen voor EMI-filters, moet het filter dicht bij het punt van stroomtoevoer of PoE worden geïnstalleerd.
- Ballhead EMI-filters worden in gaten in de wanden van een elektronische behuizing gemonteerd, zodat ze signalen van buiten naar binnen
  kunnen doorgeven. Ze worden vastgeschroefd of gesoldeerd aan de wand van de behuizing. EMI-filters voor schotmontage worden geplaatst
  bij de stroomtoevoer met afscherming voor in- en uitgangisolatie.
- Draden en kabels bij de filteringang moeten zo kort mogelijk worden gehouden en de ingangskabels moeten, indien nodig, afgeschermd zijn.
- Connectoren van militaire kwaliteit voldoen aan de MIL-specificaties, die zijn getest om te garanderen dat producten voldoen aan militaire
  toleranties. Een EMI-filter wordt geïnstalleerd op een connector van militaire kwaliteit of op een schotmontage.
- EMI-filters voor afgeschermde voedingen moeten op de uitgangskabels worden gemonteerd om ruis uit het systeem op te vangen
- Kabels moeten van de ruisbron worden weggeleid om EMI-emissies te verminderen.
- Waar mogelijk is het het meest voordelig om een ​​EMI-filter direct op een geaard metalen paneel te monteren, zodat het filter als aarding
  fungeert. Door het filter op het aardvlak te monteren, worden draden bespaard en wordt een EMI-aarding met lage impedantie gecreëerd.
- De laatste stap in het proces is een inspectie van het systeem om ervoor te zorgen dat alle circuits in het systeem worden gevoed vanaf
  de uitgang van het filter en dat er geen ongefilterde stroom is.

EMI-bronnen vereisen vaak een veelzijdige aanpak voor effectieve mitigatie. Tijdens het installatieproces is het nuttig om verschillende
EMI-filters beschikbaar te hebben. Deze aanpak verhoogt de efficiëntie van de installatie en verlaagt de totale filterkosten. Fabrikanten en
leveranciers van EMI-filters bieden doorgaans ondersteuning bij de selectie, het ontwerp en de installatie van filters, en geven advies over kabelgeleiding en ruisonderdrukkingstechnieken.

Wat zijn de componenten van een EMI-filter

Belangrijke componenten van een EMI-filter zijn condensatoren en spoelen. Condensatoren worden gebruikt om ruis van de belasting af te leiden, terwijl spoelen ruis blokkeren of verminderen. Daarnaast kunnen EMI-filters circuitbeveiligingscomponenten bevatten, zoals een zekering, een metaaloxidevaristor, een ingangsstroombegrenzingsweerstand en een uitgangsspanningsonderdrukker.

Zekering
De zekering beschermt de voedingsbron en de geleiders die de voeding voeden door in serie met de ingang te worden geplaatst. Deze wordt geïnstalleerd op de niet-geaarde ingangsaansluiting, zodat er geen spanning op de voeding komt wanneer de zekering doorslaat. Zekeringen
worden gekozen op basis van de spanning, stroom, reactietijd en bedrijfstemperatuurvereisten van de toepassing.

Varistor
De term "varistor" is afgeleid van de combinatie van "variabel" en "weerstand", wat de functie ervan weerspiegelt. Een varistor biedt overspanningsbeveiliging door middel van spanningsbegrenzing. Hij past zijn weerstand automatisch aan naarmate de spanning fluctueert en is ontworpen om transiënte energie te absorberen. Tussen de varistor en de voedingsbron is een ingangszekering geplaatst.

Ingangspiekstroombegrenzingsweerstand
De ingangspiekstroombegrenzingsweerstand helpt de initiële stroompiek te beheersen wanneer wisselspanning op de voeding wordt aangesloten.
Dit is essentieel om het snel opladen van de condensator te beheersen dat plaatsvindt op het moment dat de ingangsspanning wordt aangelegd.

Uitgangstransiënte spanningsonderdrukking (TVS)
Snelle veranderingen in de belasting kunnen ervoor zorgen dat de uitgangsspanning fluctueert, wat resulteert in wat bekend staat als een
transiënte respons. De transiënte spanningsonderdrukker (TVS) leidt deze spanningspieken, veroorzaakt door externe bronnen, naar de uitgangsaansluiting om de voeding te beschermen. Hoewel een varistor als TVS kan fungeren, wordt deze doorgaans niet aan de uitgangszijde gebruikt vanwege de lagere uitgangsspanning in vergelijking met de ingangszijde.

DM-smoorspoel
De differentiële modus (DM)-smoorspoel, in combinatie met de ingangscondensator, fungeert als een laagdoorlaat LC-filter om de geleide ruisspanning op de ingangsgeleiders te minimaliseren en te voorkomen dat deze de voedingsbron beïnvloedt. Hij is ontworpen om de piekstroom
aan de ingang effectief te verwerken.

CM-smoorspoel
De common-mode (CM)-smoorspoel genereert een aanzienlijke weerstand om common-mode stromen die door de ingangsgeleiders lopen te verminderen. De markeringen op de CM-smoorspoel geven de wikkelrichting en -oriëntatie aan. Deze smoorspoelen worden geselecteerd op
basis van hun vermogen om de maximale stroom te verwerken en een adequate vermogensdissipatie te garanderen.

Ingangscondensator
De ingangscondensator is over de ingangsleidingen geplaatst om differentiële ruis af te leiden en te voorkomen dat deze de spanningsbron
bereikt. Deze condensatoren zijn geconstrueerd volgens de X- of Y-veiligheidsnormen, waardoor ze direct op de wisselstroomingang kunnen
worden aangesloten en bestand zijn tegen spanningspieken.

Y-veiligheidsisolatiecondensator
De Y-condensator is tussen de ingang en de uitgang geplaatst om modusspanningsruis op de uitgangsvoeding te verminderen. Hij is ontworpen
om veilig als open circuit uit te vallen bij een doorslag tussen de ingang en de uitgang. Deze Y-veiligheidsisolatiecondensator is essentieel vanwege
de golfvorm die wordt gegenereerd door de primaire schakeltransistor en de parasitaire capaciteit tussen de primaire en secundaire zijden van de isolatietransformator.

Uitgangsfiltering
Filtercomponenten zijn geplaatst bij de uitgangsaansluiting van de voeding, dicht bij de belasting. Deze componenten worden gekozen op basis
van hun effectiviteit in het minimaliseren van de rimpelspanning aan de uitgang tot een niveau dat acceptabel is voor de belasting.

Wat zijn de voordelen van het gebruik van EMI-filters

EMI-filters zijn verkrijgbaar in verschillende configuraties, zoals paneelmontage met hars- of glasinkapseling, oppervlaktemontage compatibel
met PCB-lay-outs, printplaatmontage, d-subminiature connectoren en zowel eenfasige als driefasige netfilters. In principe is er een EMI-filter
geschikt voor vrijwel elk type elektronische, stroom-, signaal- en AC/DC-toepassing. Hun rol is cruciaal voor het behoud van de hoge prestaties
en betrouwbaarheid van elektronische apparaten.

Bescherming van apparatuur
EMI-filters worden voornamelijk gebruikt om elektronische apparaten te beschermen. Ze voorkomen dat gevoelige apparatuur wordt beïnvloed
door zowel geleide als uitgestraalde ruis, wat kan leiden tot schade en operationele problemen. Het is essentieel dat alle elektronische apparaten
zijn uitgerust met een EMI-filter om een ​​goede werking te garanderen.

Regelgeving
Het waarborgen van de veiligheid van elektronische apparatuur vereist naleving van een uitgebreide reeks codes, voorschriften en normen.
Deze regelgeving is met name relevant in industriële omgevingen waar EMI-filters worden gebruikt, omdat deze aanzienlijke EMI en RFI kunnen genereren. Fabrikanten van EMI-filters zijn op de hoogte van deze eisen en zorgen ervoor dat hun producten aan alle noodzakelijke normen
voldoen. Niet-naleving van de EMI-regelgeving kan leiden tot boetes, sancties en zelfs tot het stilleggen van systemen in verschillende landen.

Systeembetrouwbaarheid
Hoewel dit probleem zich bij huishoudelijke elektronica wellicht minder vaak voordoet, kan hoogfrequente interferentie leiden tot systeemuitval
in industriële en productieomgevingen. EMI-filters spelen een cruciale rol in het handhaven van de ononderbroken werking van elektronische
systemen door interferentie, fouten en storingen te voorkomen. Hun effectiviteit in het minimaliseren van problemen draagt ​​ook bij aan lagere onderhouds- en reparatiekosten, wat een positieve invloed heeft op de totale kosten.

EMI-filters dragen bij aan kostenbesparingen op de lange termijn, verbeteren de systeembetrouwbaarheid en zorgen voor operationele continuïteit,
in overeenstemming met zowel nationale als internationale normen. Naarmate de complexiteit van elektronische circuits toeneemt, neemt ook
de kans op elektromagnetische storingen toe, waardoor het risico op operationele fouten groter wordt. EMI-filters zijn essentieel voor het
beperken van deze risico's en het garanderen van stabiele, foutloze prestaties

Naleving van een EMC-plan
Een EMC-plan biedt een uitgebreid overzicht van een nieuw product, inclusief de testprocedures. Het bevat gedetailleerde informatie over het
product, de specifieke uitgevoerde EMC-tests en de resultaten van die tests. Dit plan zorgt voor een gestructureerde testaanpak en dient als een gedocumenteerd verslag, waardoor laboratoria nauwkeurige en coherente gegevens kunnen leveren. Naarmate gevoelige elektronica steeds
vaker voorkomt, spelen EMI-filters een sleutelrol bij het beheersen van elektrische ingangsstromen, die kunnen worden bewaakt en gebruikt om
de geteste componenten te beschermen.

Conclusie

Een elektromagnetische interferentiefilter (EMI-filter) is een elektrisch apparaat of circuit dat specifieke ongewenste frequenties in stroomleidingen filtert, oftewel storende frequenties die schadelijk zijn voor een systeem.

EMI-filters maken gebruik van de eigenschappen van capacitieve en inductieve materialen om hoogfrequente ruis uit een signaal te verwijderen.
De ruis die met het eigenlijke signaal is vermengd, wordt geabsorbeerd of gereflecteerd, zodat het vrijgekomen signaal schoon is.

Er zijn talloze EMI-filters verkrijgbaar in verschillende maten, ontwerpen, vormen en configuraties, die elk in staat zijn gevoelige apparatuur te beschermen tegen schade door elektrische ruis. Actieve en passieve filters zijn de twee belangrijkste categorieën.

Elektromagnetische interferentie treedt op wanneer ongewenste elektrische stromen de stroom verstoren die een elektronisch apparaat hoort te ontvangen. De ongewenste storende stromen komen in de vorm van ruis of elektromagnetische ruis van externe bronnen, of kunnen worden gegenereerd door componenten in het elektronische apparaat zelf.

Voordat u een EMI-filter selecteert, is het belangrijk om een ​​filter te kiezen dat voldoet aan de eisen van het elektrische systeem. Elk type EMI-filter heeft zijn eigen limieten, frequentiebereik en onderdrukkingsmethode.

Bron: IQS Directory
