Slim-Jim Antenne met behulp van een CQ-553 ladderlijn

Wanneer je door afgelegen gebieden wandelt of je voorbereidt op noodcommunicatie, kan een betrouwbare maar compacte antenne zoals de ladderlijn J-pole het verschil maken. Deze ingenieuze antenne biedt indrukwekkende versterking, omnidirectionele dekking en, het beste van alles,
kan worden opgerold en in je rugzak worden gestopt wanneer je hem niet gebruikt.

De ladderlijn J-pole Slim Jim is niet zomaar een antenne – het is een doorontwikkeling van het klassieke J-pole-ontwerp met aanzienlijk verbeterde prestaties. De kracht zit hem in de eenvoud: met ongeveer een uur werk en minder dan 20 Euro aan materialen kunt u een zeer effectieve
draagbare antenne maken die uw communicatiebereik aanzienlijk vergroot. Wat dit specifieke ontwerp zo bijzonder maakt, is het vermogen om straling onder een lagere hoek naar de horizon te richten (waar je die daadwerkelijk nodig hebt) in plaats van energie naar de hemel te verspillen.
Dit vertaalt zich in merkbaar betere prestaties in de praktijk.

Inzicht in het J-Pole-ontwerp van de Slim Jim Ladder Line

De ladderlijn J-pole Slim Jim-antenne is een aanzienlijke verbetering ten opzichte van het traditionele J-pole-ontwerp dat veel zendamateurs
kennen. De naam is eigenlijk een acroniem: "Slim" omdat er geen radialen nodig zijn, en "JIM" staat voor "J Integrated Match", verwijzend naar
de kwartgolfaanpassingstechniek die in het ontwerp is gebruikt.

Wat de Slim Jim onderscheidt, is het stralingspatroon. Waar een standaard J-pole onder een hoek van ongeveer 30 graden ten opzichte van het horizontale vlak uitstraalt, is het stralingspatroon van de Slim Jim veel lager – doorgaans 8-10 graden ten opzichte van het horizontale vlak.
Dit betekent dat een groter deel van uw signaal terechtkomt waar het het meest nodig is: langs de grond naar verre stations in plaats van
omhoog de lucht in. Deze lagere stralingshoek geeft u effectief ongeveer 6 dB versterking in het horizontale vlak vergeleken met een J-pole.

Het ontwerp bestaat uit een halfgolflengtestraler die is verbonden met een kwartgolflengte-aanpassingsstub, met een extra parallel element dat
dit verbeterde stralingspatroon creëert. Bij een correcte constructie werken de elektromagnetische velden van beide elementen in fase, waardoor
het stralingspatroon naar beneden wordt getrokken en de gewenste straling onder een lage hoek ontstaat. Het resultaat is aanzienlijk betere prestaties voor aardse communicatie.

Een ander voordeel van dit ladderlijn J-pole ontwerp is de indrukwekkende bandbreedte. Een goed gebouwde Slim Jim behoudt doorgaans een
lage VSWR (Voltage Standing Wave Ratio) over de gehele 2-meterband en daarbuiten. Dit betekent dat u uitstekende prestaties krijgt, of u nu
aan de lage (144 MHz) of hoge (148 MHz) kant van de band werkt, zonder dat u opnieuw hoeft af te stemmen.

Benodigdheden voor de draagbare antenne

1  1,5 meter 450 ohm ladderkabel of raamkabel (CQ553). 6  Meetlint of duimstok.
2  3.0 meter RG58 coax kabel.  7   Kabelbinders in diverse maten.
3  PL-259 UHF connector  8   Multimeter  voor continuïteitsmeting
4  Soldeerbout en soldeertin.  9   Verbindingskabels met adapters
5  Zijkniptang, striptang.  10   SW102S SWR / Power meter .



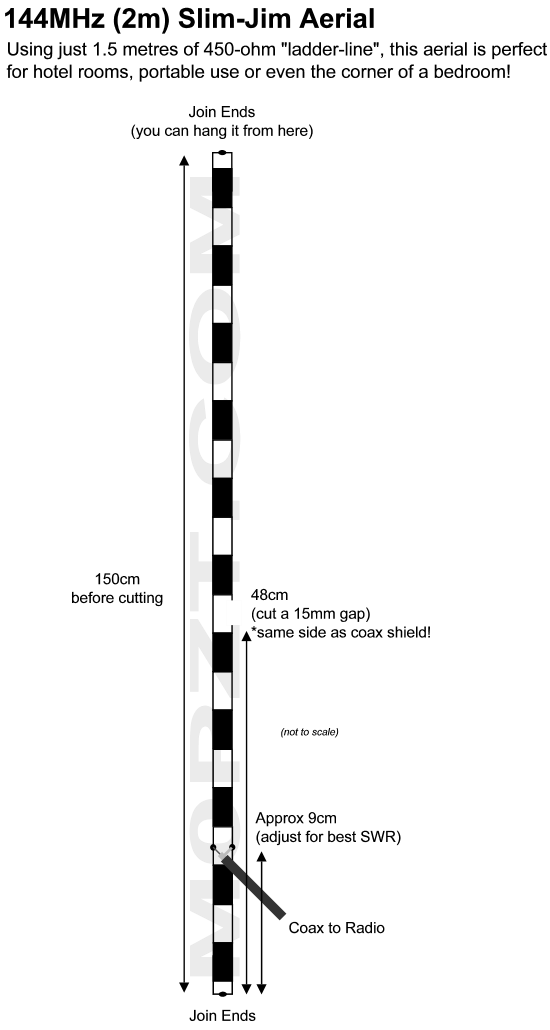

De juiste afmetingen van de ladderlijn J-pole zijn cruciaal voor optimale prestaties van de antenne. De berekeningen zijn afhankelijk van de werkfrequentie en de verkortingsfactor. Voor een frequentie van 145 MHz (midden van de 2-meterband) zijn dit de belangrijkste afmetingen:

- Totale lengte (A): Ongeveer 150 cm.
- Lengte van het lange element (B): Ongeveer 99 cm
- Lengte van het korte element (C): Ongeveer 48 cm.
- Afmeting tussen de elementen (E): 2,5 cm.
- Locatie van het voedingspunt: Ongeveer 7,6-10,2 cm vanaf de onderkant


 Totale lengte (A) = (3/4 golflengte × snelheidsfactor) + grootte van de opening
 Lang element (B) = 1/2 golflengte × snelheidsfactor
 Kort element (C) = 1/4 golflengte × snelheidsfactor
 Waarbij golflengte in vrije ruimte = 300 ÷ frequentie in MHz (voor 145 MHz is dat 2,07 meter)


Houd er rekening mee dat deze berekeningen een startpunt zijn. De uiteindelijke afstemming zal experimenteel worden gedaan om de laagst mogelijke VSWR te bereiken bij de gewenste werkfrequentie.  Het beter werkt om de ladderlijn J-pole antenne iets langer te bouwen dan berekend
en deze vervolgens in te korten, dan om later lengte toe te voegen. Houd er rekening mee dat deze berekeningen een startpunt zijn.
De uiteindelijke afstemming zal experimenteel worden gedaan om de laagst mogelijke VSWR te bereiken bij de gewenste werkfrequentie.  Het beter werkt om de ladderlijn J-pole antenne iets langer te bouwen dan berekend en deze vervolgens in te korten, dan om later lengte toe te voegen.

Het stapsgewijs bouwen van de antenne

Laten we nu onze ladderlijn J-pole antenne bouwen, volgens een methodische aanpak die succes garandeert.

- Meet en knip je ladderlijn op de eerder berekende totale lengte (ongeveer 150 cm voor 145 MHz).
- Strip aan beide uiteinden van de ladderlijn voorzichtig ongeveer 1,2 cm isolatie van beide geleiders. Gebruik een stanleymes om voorzichtig
  rond de isolatie te snijden voordat je deze eraf trekt om de koperdraden niet te beschadigen.
- Aan één uiteinde (dit wordt de bovenkant van je antenne) buig je de blootgelegde geleiders naar elkaar toe en soldeer je ze aan elkaar om
  een ​​lus te vormen. Dit vormt de bovenkant van je Slim Jim.
- Aan het andere uiteinde (onderkant) doe je hetzelfde: strip, buig en soldeer de geleiders aan elkaar.
- Meet ongeveer 48-51 cm vanaf de onderste gesoldeerde verbinding omhoog en markeer dit punt aan één kant van de ladderlijn.
- Knip op dit gemarkeerde punt voorzichtig een stukje van 2,5 cm (1 inch) van slechts één geleider af en verwijder dit, waardoor de opening in
  de Slim Jim ontstaat. Wees voorzichtig dat u de plastic afstandhouders of de andere geleider niet beschadigt.
- Meet ongeveer 7,5 tot 10 cm vanaf de onderkant en verwijder ongeveer 5 cm isolatie van beide geleiders. Dit wordt uw voedingspunt waar
  de coaxkabel wordt aangesloten.

De voedingslijn aansluiten

De aansluiting van het voedingspunt is cruciaal voor een goede antenneprestatie. Dit is waar uw coaxkabel op de ladderlijn wordt aangesloten.
Zo maakt u een betrouwbare verbinding:
- Neem een stuk coaxkabel (RG-58 of RG-8X) en bereid één uiteinde zorgvuldig voor door ongeveer 3,8 cm van de buitenmantel te verwijderen.
- Scheid de afscherming (vlechtwerk) van de middengeleider en het diëlektricum. Draai de afschermingsdraden in elkaar tot één "draad".
- Verwijder ongeveer 1,2 cm isolatie van de middengeleider.
- Sluit de middengeleider aan op de lange zijde van de Slim Jim (de zijde zonder de opening) op ongeveer 7,5-10 cm van de onderkant.
- Sluit de afscherming aan op de korte zijde (de zijde met de opening) op ongeveer dezelfde hoogte.
Deze verbindingen kunnen in eerste instantie tijdelijk zijn voor testdoeleinden. U kunt krokodilklemmen of schroefbare draadconnectoren gebruiken om aanpassingen te kunnen maken tijdens het afstemmen. Zodra u de optimale positie van het voedingspunt hebt gevonden, maakt u permanente soldeerverbindingen.
Houd er rekening mee dat de locatie van het voedingspunt een grote invloed heeft op de impedantieaanpassing van de antenne.
Het startpunt is 7,5 tot 10 cm vanaf de onderkant, maar het moet mogelijk hoger of lager geplaatst worden om de beste VSWR te bereiken
voor de specifieke werkfrequentie.

Het optimaal afstellen van de antenne

Het afstellen van uw ladderlijn J-pole Slim Jim is waar de magie gebeurt – een stuk ladderlijn transformeren in een hoogwaardige antenne.
Dit is de aanpak voor de best mogelijke prestaties:
- Sluit uw antenne-analysator of SWR-meter aan op de voedingslijn. Als u een SWR-meter gebruikt, stel uw radio dan in op een laag vermogen
  (5 watt of minder).
- Als het laagste VSWR-punt onder uw gewenste werkfrequentie ligt, is uw antenne te lang. Als het boven uw gewenste frequentie ligt,
  is de antenne te kort.
- Om aan te passen, probeer het voedingspunt in kleine stapjes (ongeveer 6 mm) omhoog of omlaag te verplaatsen op de ladderlijn J-pole.
  Het hoger plaatsen van het voedingspunt verlaagt over het algemeen de resonantiefrequentie, terwijl het lager plaatsen de frequentie verhoogt.
- Als het verplaatsen van het voedingspunt geen bevredigende aanpassing oplevert, moet u mogelijk de totale lengte aanpassen. Bij een te
  lange antenne kunt u kleine stukjes (ongeveer 6 mm) van de bovenste lus afknippen.
- Het doel is om een ​​VSWR van 1,5:1 of beter te bereiken over uw gehele werkbereik. Een goed afgestelde Slim Jim kan vaak een VSWR
  van 1,2:1 of beter bereiken op de middenfrequentie, met een uitstekende bandbreedte over de gehele 2-meterband.
- Houd de antenne tijdens het afstellen op minstens een halve golflengte (ongeveer 1 meter) afstand van metalen voorwerpen, aangezien deze
  de metingen kunnen beïnvloeden. Houd de coaxkabel ook in een hoek van 90 graden van de antenne af, op minstens een kwart golflengte
  afstand, om interactie te minimaliseren.

prestaties in de praktijk

Wanneer deze antenne correct is afgesteld en op de juiste hoogte is geplaatst, presteert hij aanzienlijk beter dan standaard rubberen antennes
op handheld transceivers. In mijn tests zag ik een verbetering van 3-4 S-eenheden in signaalsterkte ten opzichte van de standaardantenne,
 dat is potentieel een winst van 24 dB!
Het omnidirectionele stralingspatroon maakt deze antenne ideaal voor algemene communicatie waarbij u stations in elke richting moet kunnen bereiken. Ondanks de omnidirectionele straling zorgt de lage stralingshoek ervoor dat uw signaal verder over de grond reist in plaats van de lucht in.
De bandbreedte is ook indrukwekkend – de VSWR blijft doorgaans onder de 1,5:1 over de gehele 2-meterband. Dit betekent dat u overal in de
band kunt werken zonder u zorgen te hoeven maken over overmatige reflectie
Een beperking om rekening mee te houden: zoals alle antennes presteert de Slim Jim het best wanneer hij verhoogd en vrij van obstakels is.
Probeer hem minstens 3 meter boven de grond te plaatsen en uit de buurt van metalen objecten voor optimale prestaties.
