Slim Jim Antenne

De Slim Jim, net als de J-pole, is in feite een halfgolf-eindgevoede dipool, in het geval van de Slim Jim een ​​eindgevoede gevouwen dipool.
Zoals bij alle gevouwen dipolen zijn de stromen in elk been in fase, maar in de aanpassingsstub zijn ze in tegenfase, waardoor er weinig tot
geen straling van het aanpassingsgedeelte optreedt. Je vraagt ​​je misschien af ​​hoe je dit een dipool kunt noemen als het maar één element is?
In tegenstelling tot wat vaak wordt gedacht, dankt de dipool zijn naam aan het feit dat hij twee elektrische polen heeft, niet twee fysieke polen.
Zou dat dan geen di-element zijn?! Net zoals een magneet twee magnetische polen heeft, een noordpool en een zuidpool, hebben wij twee elektrische polen, een positieve en een negatieve. Omdat het een halfgolfantenne is, zijn er bij elke halve cyclus altijd twee tegengestelde polen
aan de uiteinden. Elke halfgolfantenne is in feite een dipool

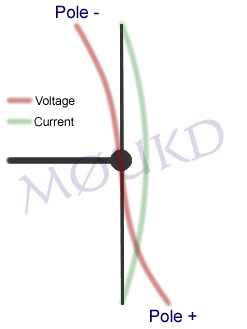

Om dit te verduidelijken, heb ik links getekend wat er met de spanning op
een halvegolfelement gebeurt tijdens één cyclus. Je ziet dat er twee polen zijn, een positieve en een negatieve, bij elke halve cyclus. Vandaar de term 'dipool'. Omdat het een halvegolfelement is, is de golfrichting aan beide uiteinden tegengesteld. In tegenstelling tot het voorbeeld van de volledige
golf rechts, waar de golven samenkomen als je je voorstelt dat je ze op elkaar plaatst.

Hopelijk verduidelijkt dit de zaken en laat het zien dat de Slim Jim eigenlijk
een halvegolfdipool is. Een dipool wordt meestal in het midden gevoed,
waar de impedantie ongeveer 70Ω bedraagt. Dit zorgt voor een redelijke aanpassing aan een coaxkabel van 50Ω, en daarom wordt de dipool met voeding in het midden zo veel gebruikt. Een dipool kan overal langs de
straler worden gevoed; zo wordt de winding bijvoorbeeld 'excentrisch' gevoed op het 200Ω-punt, en een halvegolfdipool met voeding aan het uiteinde geeft een zeer hoge impedantie van wel 5000Ω.

We voeden deze halvegolfantenne dus vanuit een punt met hoge
impedantie, dat moet worden aangepast aan een coaxkabel van 50Ω

Dit is waar de 'J Integrated Matching' (JIM) kwartgolfaanpassingssectie (λ/4) in beeld komt. Met de Slim Jim kunt u de gewenste impedantie selecteren, meestal 50Ω. Bij een dipoolantenne met centrale voeding heeft u een impedantie van ongeveer 70Ω.

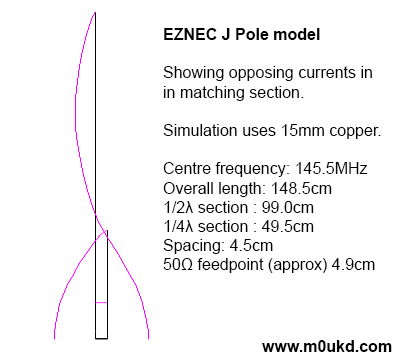

Het aanpassingsgedeelte is slechts een aanpassingsgedeelte en straalt niet significant uit. De 'gelijke' maar tegengestelde stromen zijn te zien in
het EZNEC-model van de J-pool hierboven. Omdat één uiteinde van het aanpassingsgedeelte niet is aangesloten, heeft dit uiteinde een oneindige impedantie. Het andere uiteinde van het aanpassingsgedeelte is aangesloten op onze straler en hoewel dit een punt met hoge impedantie is, is
deze niet oneindig. Daarom is enige lichte straling van het aanpassingsgedeelte onvermijdelijk. Hoe perfecter de antenne werkt, hoe minder dit
een probleem zal zijn, aangezien we de hoogst mogelijke impedantie aan de basis van het λ/2-stralingsgedeelte zullen hebben als het een
perfecte halve golf is.

Het 50Ω-punt kan worden gevonden zodra de antenne de juiste afmetingen heeft. Plaats de antenne in de open lucht en verplaats het
voedingspunt vervolgens kleine beetjes omhoog en omlaag. Wanneer een SWR van 1:1 wordt bereikt, zet u het voedingspunt daar vast.

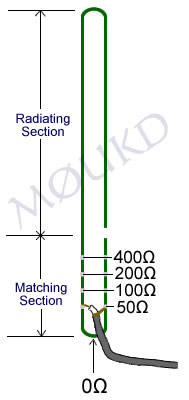

Hoe de verschillende impedantiepunten eruit kunnen zien, is te zien op de afbeelding links. De bovenstaande calculator geeft u een goed
uitgangspunt, hoewel de afstand tussen de elementen, de snelheidsfactor en andere factoren van invloed zijn op de exacte locatie van dit punt.

Open de calculator

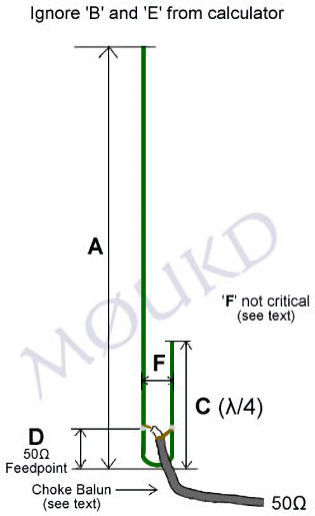

Slim-Jim en J-pole antenne

Het is aan te raden een smoorspoel te gebruiken bij het voedingspunt. Drie windingen (voor 145 MHz) van de
coaxkabel rond een buisvormer van 40 mm (bijvoorbeeld
een PVC-buis), of vastgeplakt en vrij opgehangen, is voldoende.  Vijf windingen met een diameter van 6 cm zijn geschikt voor 70 MHz. Ik heb ook wel eens een of twee clipferrieten gebruikt voor VHF. Zoals bij elke gebalanceerde antenne, voorkomt dit dat de afscherming van de coaxkabel gaat stralen en onderdeel van de antenne wordt, waardoor
de SWR en de prestaties worden beïnvloed. De effectiviteit
van de smoorspoel controleren door de coaxkabel onder de smoorspoel aan te raken. Als de SWR significant verandert,
is de smoorspoel onvoldoende.

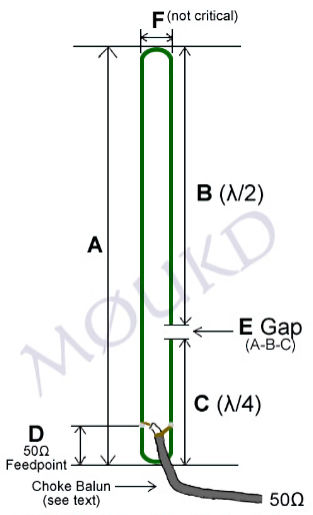

De Slim-Jim antenne is eenvoudig te maken, maar zoals bij de meeste antennes moet deze worden afgeregeld en voor moet je voor de juiste
maten experimenteren. Met behulp van de calculator kun je de maten berekenen. Het afstemmen van de antenne kan worden gedaan door
de 1/4 golfstublengte (C) en het voedingspunt (D) aan te passen. Om de resonerende frequentie omhoog te brengen, korter dan de
1/4 golfstop. Om de resonerende frequentie naar beneden te brengen, verlengt u de 1/4 golfstop. Bandbreedte is veel smaller dan een midden gevoede dipool vanwege het afgestemde bijpassende gedeelte, waardoor het bouwen van de antenne belangrijker is. De Slim Jim antenne is
gevoelig voor de plaatst en omgeving waar deze wordt gebruikt. In het vrije veld werkt de antenne het beste en dan kloppen
de maten van de tekening redelijk goed. Als de antenne op een balkon wordt neergezet, dan moet de ruimte onder en boven de antenne
minimaal een 1/4 golflengte zijn.
De afstand tussen de elementen (F)is niet kritisch. Het heeft wel enige invloed op de positie van het 50Ω-voedingspunt, maar ik weet zeker dat
het is te vinden! De kritische lengtes zijn B, C en E. Stel vervolgens het voedingspunt af om een ​​perfecte aanpassing te vinden. Alle afmetingen moeten worden gemeten tussen de dichtstbijzijnde metalen delen (binnenkant), niet tussen de middelpunten. Een SWR van 1,0:1 is mogelijk wanneer de antenne perfect werkt. Als u dit niet perfect krijgt, moet de lengte van de elementen mogelijk worden aangepast of is de smoorspoel
niet toereikend. Houd er rekening mee dat bij het afstellen van elementen 1 cm korter op 'C' gelijk staat aan 3 cm korter op 'A'!
Velocity Factor:
In de calculator is de mogelijkheid toegevoegd om de snelheidsfactor van uw geleider te selecteren. Deze is standaard ingesteld op 0,96, wat geldt voor blank koper of blank aluminium. Als u een gebalanceerde voedingskabel gebruikt, zoals 300Ω of 450Ω, stel deze dan in op 0,9 (of op de specificatie van de kabelfabrikant, indien beschikbaar). De diameter van de elementen heeft ook een kleine invloed op de lengte.

50Ω voedingspunt:
Het 50Ω voedingspunt is een startpunt en moet naar boven en naar beneden worden bijgesteld totdat u een SWR van 1,0:1 (of zo dicht mogelijk daarbij) met uw antenne bereikt. U kunt zelfs een 4:1 coax balun gebruiken en deze hoger in het aanpassingsgedeelte voeden. Als u het 1:1 punt
niet kunt vinden, zijn de elementen te lang of te kort. Afstemmen kan door de lengte van de kwartgolfstub 'C' aan te passen.

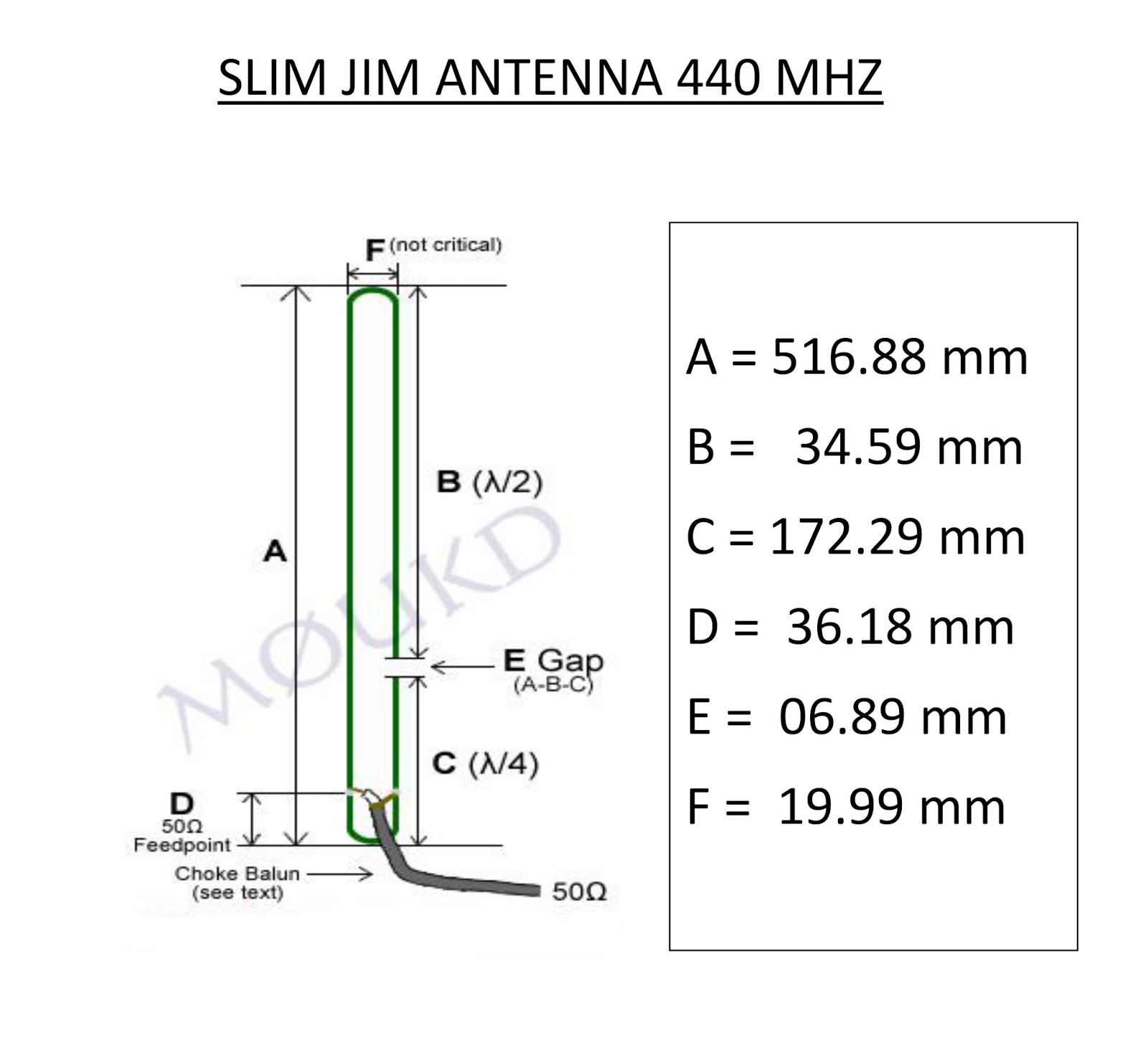

Maten voor een 70cm Slim Jim antenne

KM4NMP Slim Jim atenne

Bronnen: Slim-Jim en J-pole calculator ,  KKM4NMP slim jim ,  Best ham Radio
