Coax kabel efficiëntie meting


Als radio zendamateur willen we graag weten hoeveel verlies en hoe efficient de
coax is die we gebruiken. Aan de hand van coax verlies tabellen kunnen we dit berekenen. Het is nog beter om het te meten en dan kunnen we exact uir rekenen wat het verlies en hoe efficient de coax kabel is.Het ideaal is om de coax kabel zo
kort en zo dik mogelijk te houden dan is het verlies te verwaarlozen en de
efficientie hoog.

Met de verlies calcultor kunnen we het verlies per frequentie berekenen. Met de efficiëntie calcultor voeren de gemeten waarden en dan kunnen  we het verlies en
efficiëntie berekenen
Met deze meting meten we niet alleen het verlies, maar controleren we ook de werking van de kabel en connectoren
Wat hebben er nodig voor de meting.
1: Universeel meter
2: SWR / Power meter
3: Dummy load 50 Ohm
3: Een korte verbinding kabel SMA male - N-Type male
4: Adapter SMA female - N-Type male
6: adapter SMA female - UHF male
Het kunnen ook andere type adapters zijn.
Coax verlies en vergelijk calculator

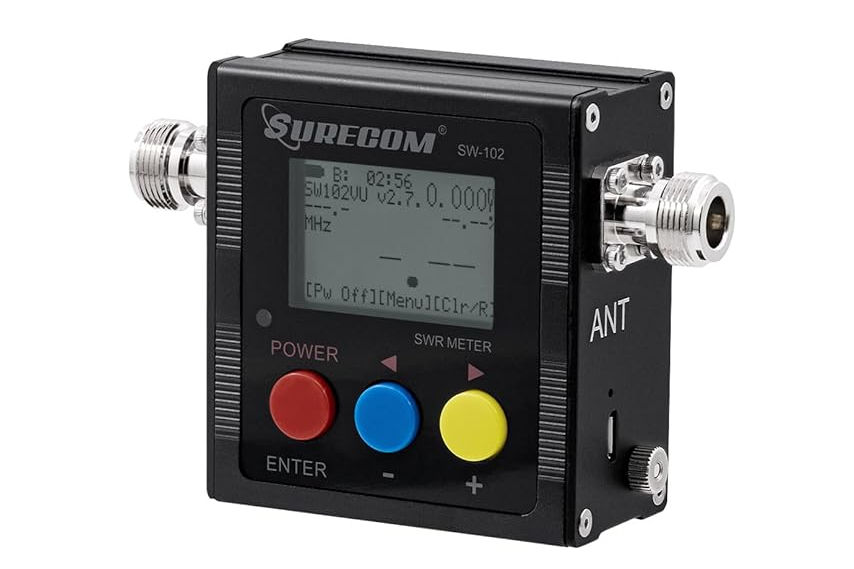

SWR / Power meter

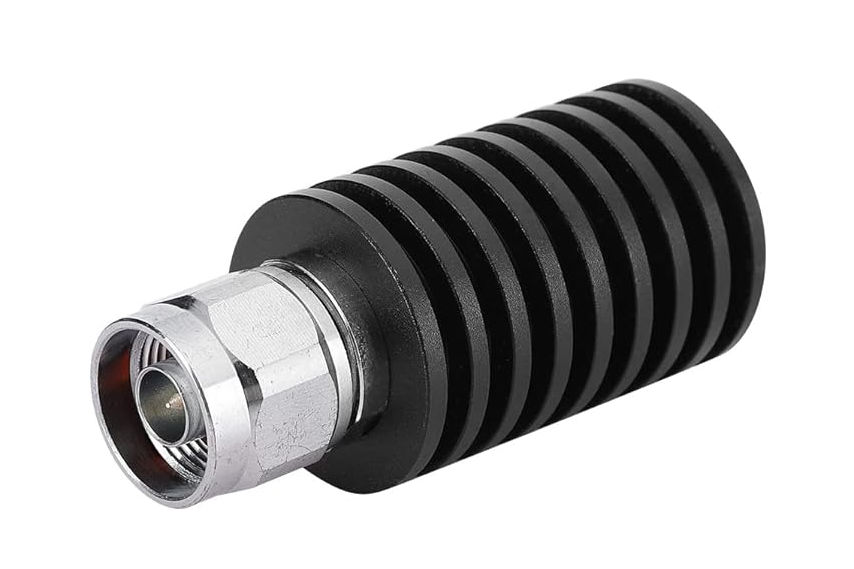

Dummy Load 50 Ohm

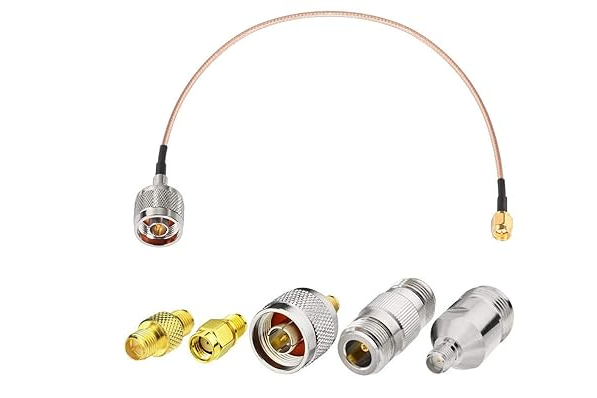

SMA kabelset

De meting van de kabel

1: Controleer met de universeel meter op het Ohm bereik tussen de mantel en binnenkern of er sluiting is
21: sluit de zender met de verbindingskabel aan op de ingang van de SWR / Power meter
3: Sluit de dummy-load aan op de uitgang van de SWR / Power meter
4: Meet nu het vermogen van de zender
5: Sluit nu de zender met verbindingskabel rechtstreeks aan op de te meten kabel
5: Sluit de SWR / Power meter en dummy-load aan op de anderezijde van de kabel
7: Meet opnieuw het vermogen van de zender te meten kabel
5: Sluit de SWR / Power meter en dummy-load aan op de anderezijde van de kabel
7: Meet opnieuw het vermogen van de zender te meten kabel
5: Sluit de SWR / Power meter en dummy-load aan op de anderezijde van de kabel
7: Meet opnieuw het vermogen van de zender
8: Voer nu de gemeten waarde in de calculator
9: Klik op bereken nu en bekijk het resultaat
