1/4 Golf Ground Plane Antenne


Deze calculator kan worden gebruikt om een ​​kwartgolf-grondvlakantenne met radialen te ontwerpen. Het stralingselement is een kwartgolf (λ/4)
en de radialen zijn 12% langer. Er zijn meestal vier radialen, minimaal drie, maar je kunt er tot zes gebruiken. Dit is een echte ongebalanceerde antenne, met een voedingsimpedantie van ongeveer 50Ω en daardoor een uitstekende aanpassing aan een ongebalanceerde voedingslijn van 50Ω. De snelheidsfactor is ingesteld op 95%, wat voor de meeste mensen prima zou moeten zijn. Je kunt de antenne iets groter maken en bijsnijden
voor de beste aanpassing op de gewenste frequentie, als je de juiste apparatuur hebt.ter maken en bijsnijden



Deze antennes kunnen eenvoudig worden gebouwd voor UHF en hoger met behulp van een chassis-gemonteerde N-Type (of SO-239) connector, wat massieve draad en soldeer. Voor VHF en lager, naarmate de elementen groter worden, is een meer gestructureerd ontwerp nodig.

Een kwartgolfmonopoolantenne, gemonteerd tegen een perfecte aarding, heeft een impedantie van ongeveer 36Ω. Door de radialen echter onder een hoek van 45° naar beneden te buigen, verhogen we dit tot ongeveer 50Ω, terwijl we tegelijkertijd de stralingshoek meer naar de horizon
richten. (42° is de theoretische perfecte hoek voor een voedingsspanning van 50Ω. Ze zijn erg tolerant dankzij de lage voedingsspanning.

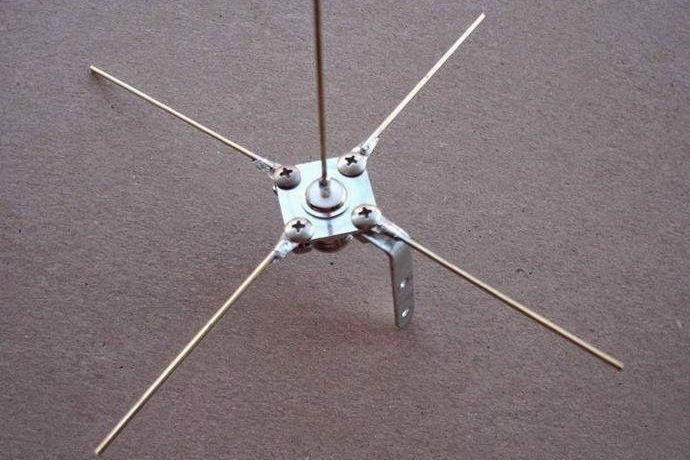

Voorbeelden van een Ground Plane Antene

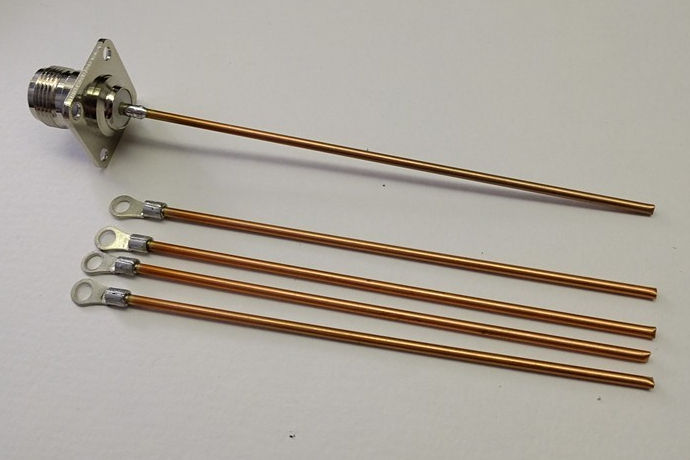

Onderdelen van de antenne

De gemonteerde antenne
