Diamond X50N basis antenne

De Diamond X50N is een populaire dual-band basisantenne voor radioamateurs, ontworpen voor gebruik op de 2 meter (VHF) en 70 centimeter
(UHF) banden. De antenne staat bekend om zijn compacte formaat van 1,7 meter en robuuste glasvezelconstructie, wat hem ideaal maakt
voor montage op daken of balkons met beperkte ruimte.

De Diamond-antennes hebben een robuuste constructie en gaan jarenlang probleemloos mee. De basis is gemaakt van geanodiseerd gegoten aluminium, de buitenbuis van UV-bestendig kunststof (FRP, vezelversterkt kunststof). De interne, beschermde straler is gemaakt van dik messing
of koperbrons. Dit maakt de antennes duurzaam, zelfs onder zware omstandigheden; ze kunnen worden gebruikt bij windsnelheden tot 144 km/u
of meer. De montage gebeurt met een montagebuis, die de coaxaansluiting beschermt tegen invloeden van buitenaf. De montagebuis wordt met twee meegeleverde klemmen en U-bouten aan een mast bevestigd. Radialen (indien gebruikt), schroeven en beugels zijn van roestvrij staal, de montagebuis en klemmen zijn van aluminium.

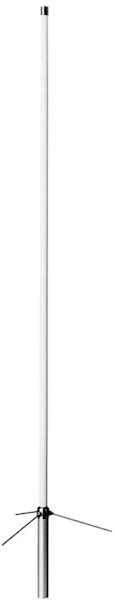

X5N antenne

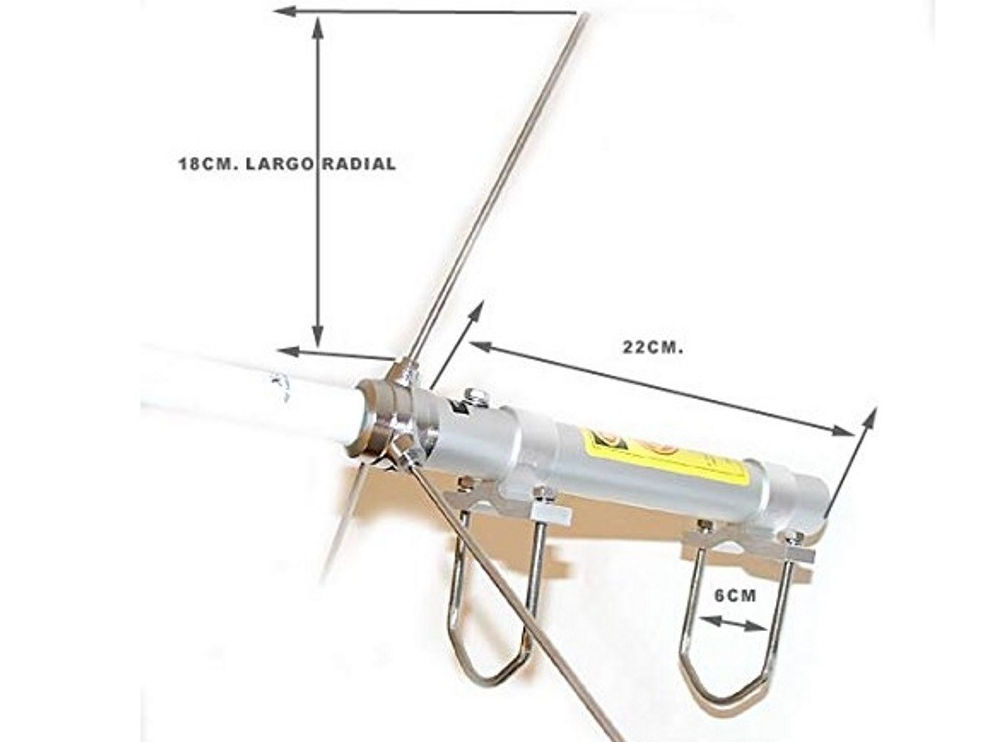

Montage beugel met radialen

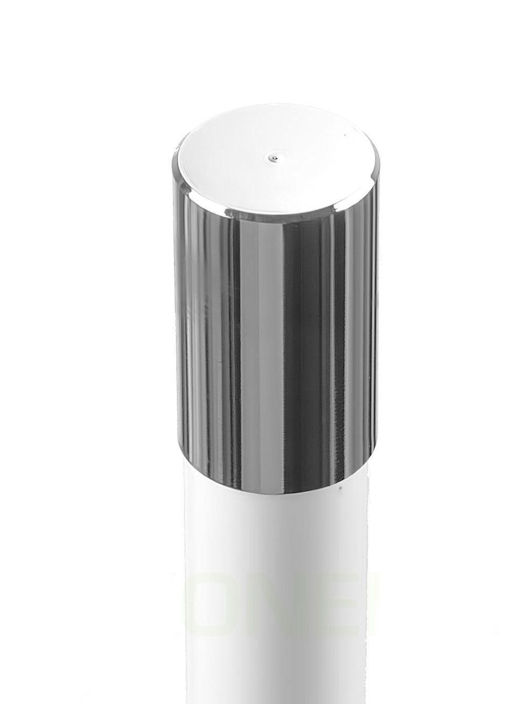

Antenne top

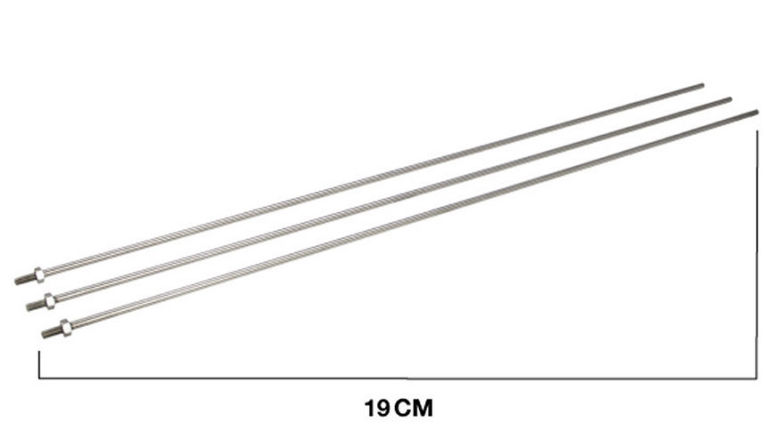

19cm lange radialen

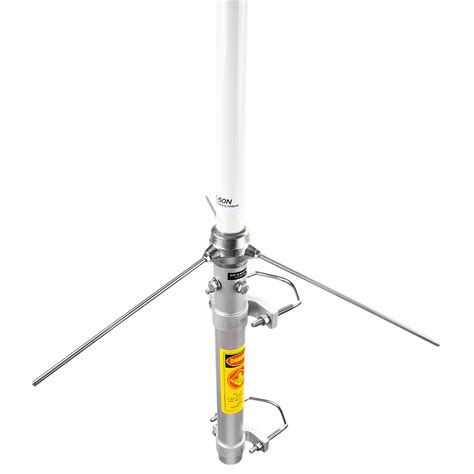

Onderkant antenne

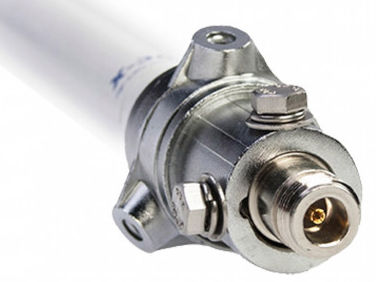

N-connector

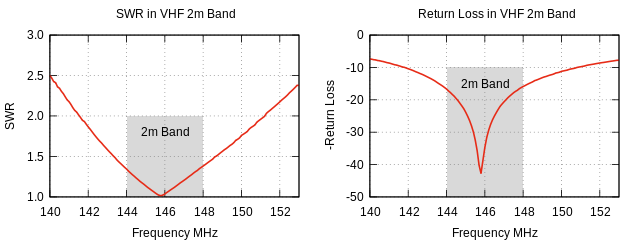

SWR en Return loss 2 mtr band

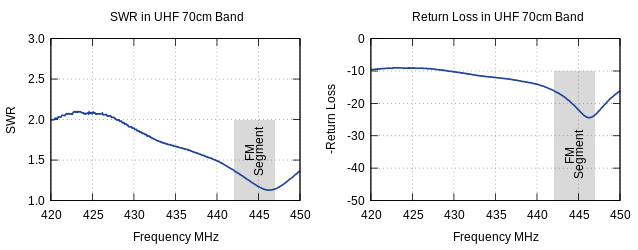

SWR en Return loss 70 cm band

Specificaties
 Frequentiebereik VHF  144 - 148 MHz
 Frequentiebereik: UHF  430 - 440 MHz
 Versterkingg VHF  4.5 dB - 6.65 dBi
 Versterking UHF  7.2 dB - 9.35 dBi
 Max. vermogen FM  200 Watt totaal
 Impedantie  50 Ohm
 VSWR  Lager dan 1.5:1
 Max . windbelasting:  60 m / sec
 Aansluiting  N-connector female
 Golflengte 144 MHz  6/8 golf C-load
 Golflengte 430 MHz  5/8 golf C-load
 Totale lengte  170 cm
 Lengte straler  144 cm
 Lengte montage buis  22 cm
Type Gain 144 MHZ Gain 433 MHz Gain 1200 MHz Max. Power Windlast Lengte Connector
X 30 3.0 dB - 5.15 dBi 5.5 dB - 7.65 dBi - 150 Watt 60 m/sec 130 cm SO239 / N
X50 4.5 dB - 6.65 dBi 7.2 dB - 9.35 dBi - 200 Watt 60 m/sec 170 cm SO239 / N
X200 6.0 dB - 8.15 dBi 8.0 dB - 10.15 dBi - 200 Watt 60 m/sec 250 cm SO239 / N
X300 6.5 dB - 8.65 dBi 9.0 dB - 11.15 dBi - 200 Watt 50 m/sec 310 cm SO239 / N
X510 8.3 dB - 10.35 dBi 11.7 dB - 13.85 dBi - 200 Watt 40 m/sec 520 cm SO239 / N
X700 9.3 dB - 11.45 dBi 13 dB - 15.15 dBi - 200 Watt 40 m/sec 720 cm SO239 / N
X5000 4.5 dB - 6.65 dBi 8.3 DB - 10.45 dBi 11.7 dB - 13.85 dBi 100 Watt 60 m/sec 180cm N
X6000 6.5 dB - 8.65 dBi 9.0 dB - 11.15 dBi 10.0dB - 12.15 dBi 100/60 Watt 50 m/sec 305 cm N
X7000 8.3 dB - 10.35 dBi 11.7 dB - 13.85 dBi 13.7 dB - 15.85 dBi 100/60 Watt 40 m/sec 500 cm N
